Рис. 3. расположение- вертушки на вертикали при детальном способе измерения.
а) при определении расхода в открытом, незаросшем водной растительностью русле:
при измерении скорости в пяти точках:
| Uв = 0.05Uпов.+0.347(U0.2h+U0.6h)+0.173U0.8h+0.083Uдно | (5) |
а при монотонном убывании скорости от поверхности ко дну
| Uв = 0.1(Uпов.+3U0.2h+3U0.6h+2U0.8h+Uдно) | (6) |
при измерении скорости в трех точках
| Uв = 0.33(U0.2h+U0.6h+U0.8h) | (6a) |
при измерении скорости в двух точках
| Uв = 0.5(U0.2h+U0.8h) | (7) |
при измерении скорости в одной точке
| Uв = U0.6h | (8) |
б) При наличии ледяного покрова и растительности:
При измерении скорости в шести точках:
| Uв = 0.1(Uпов.+2U0.2h+2U0.4h +2U0.6h+2U0.8h+Uдно) | (9) |
при измерении скорости в трех точках:
| Uв = 1/3 (U0.15h+U0.5h +U0.85h) | (10) |
при измерении в одной точке:
| Uв =0.9 U0.5h | (11) |

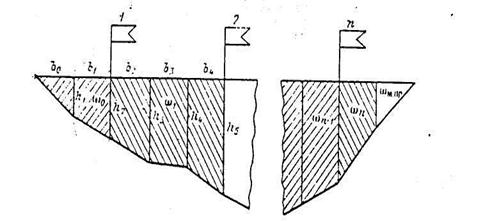

Другой важной характеристикой для вычисления расхода является площадь живого сечения. Площадь живого сечения определяется в результате промеров глубин русла реки по поперечному сечению (Рис. 4). На рис 4 приведены схемы к вычислению площади живого сечения. Данные промеров глубин используются также для вычисления и других морфометрических характеристик (ширина, глубина, гидравлический радиус и др.) русла реки.
|
|
|
