Й учебный вопрос

СОДЕРЖАНИЕ

Общие принципы организации и работы микропроцессорной системы

Вопросы для закрепления знаний лекционного материала.

В каком году и где была открыта первая в России кафедра нервных болезней?

Назовите первого заведующего кафедрой нервных болезней.

Назовите знаменитых неврологов России.

Какие проводящие нервные пути называются афферентными?

Какие проводящие нервные пути называются эфферентными?

Из каких основных элементов состоит путь проведения импульсов поверхностной чувствительности?

Из каких основных элементов состоит путь проведения импульсов глубокой чувствительности?

Из каких основных элементов состоит кортико-спинальный путь?

Какие Вы знаете виды нарушения чувствительности?

Какие Вы знаете двигательные нарушения?

Какова роль вегетативной нервной (ВНС) системы в организме?

Как влияют на различные органы симпатический и парасимпатический отделы ВНС?

Каковы клинические проявления синдрома внутримозговой гипертензии?

Каковы клинические проявления синдрома Броун – Секара?

Каковы клинические проявления мозжечкового синдрома?

Каковы клинические проявления менингиального синдрома?

Каковы клинические проявления бульбарного синдрома?

Какие симптомы относятся к общемозговым и очаговым?

Каковы особенности ухода за неврологическими больными?

Учебные вопросы:

1. Структура (архитектура) микропроцессорной системы (МПС).

2. Структура, архитектура однокристального восьмиразрядного микропроцессора (МП) КР580ВМ80.

Литература:

Основнаялитература

1. Цифровая и вычислительная техника. Под ред. Евреинова Э.В М.,. р\св, 1991г.

2. Яковлев Л.А., Тимченко В.И. «Вычислительная техника»: Методические указания к лабораторным работам СПбГУТ, 2006г.

3. Методические указания по курсовому проектированию по дисциплинам цифровой, вычислительной и микропроцессорной техники. СПбГУТ, 1997г.

4. Гольденберг Л.М. и др. «Цифровые устройства и микропроцессорные системы». Задачи и упражнения. СПбГУТ, 1992г.

Дополнительная литература

1. Белов А.В. Самоучитель разработчика устройств на микроконтроллерах AVR. Наука и техника, СПБ, 2010г. Имеется в продаже (~300руб.) и на сайте интернета

1-й учебный вопрос

Структура (архитектура) микропроцессорной системы (МПС)

Определение МПС: комплекс аппаратных и программных средств, которые выполняют определённый набор арифметических и логических операций, таких как: сложение, умножение, сравнение, запись, чтение и другие.

К МПС относят компьютеры, микроконтроллеры и другие цифровые устройства, которые включают программное обеспечение.

Описание операции, которую должна выполнять МПС, называется командой.

Каждая команда кодируется условным обозначением, которое называется кодом операции (КОП).

Исходные данные, которые обрабатываются в МПС, называются операндами.

Пример:

Команда на языке ассемблер MOV B,C; комментарий (B) ß(C)

Команда в машинном коде 01000001b - 41 h

MOV B,C – команда.

MOV – код операции в мнемонической форме.

B, C – операнды.

Совокупность операций (команд), выполняемых в данной МПС, называется системой команд. В 8-ми разрядном МП свыше сотни команд, в 32-х разрядном МП (персональный компьютер) около1000 команд.

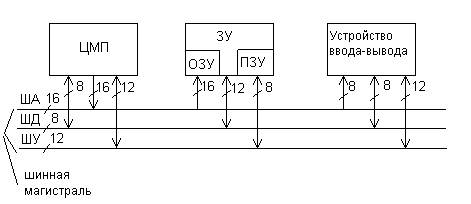

· Структура и принцип функционирования МПС

Любая МПС включает следующие устройства:

1. Центральный микропроцессор (ЦМП). Он занимается обработкой информации

2. Запоминающее устройство (ЗУ), которое состоит из оперативного запоминающего устройства (ОЗУ) и постоянно запоминающего устройства (ПЗУ). ОЗУ – энергетически зависящие устройство, т.е. хранит информацию, только пока к нему подается напряжение.

3. В ПЗУ информация может храниться постоянно.

4. Устройства ввода, вывода. К ним относятся: клавиатура, мышка, винчестер, дисплей и т.д.

Все устройства соединены между собой шинами, а именно:

· шина адреса (ША),

· шина данных (ШД),

· шина управления (ШУ).

В совокупности перечисленные шины образуют системную магистраль.

Принцип работы МПС состоит в выполнении заранее разработанной программы, которая определяет последовательность выполнения команд (операций).

Выполнение программы осуществляется последовательным считыванием с ЗУ команды, её дешифрированием и выполнением.

Выполнение команды осуществляется в 2 этапа:

1. Считывание и дешифрирование команды: ЦМП выставляет на шину адреса (ША) адрес очередной выполняемой команды. Этот адрес по ША поступает в ЗУ. Кроме того, в ЗУ по шине управления (ШУ) подается сигнал чтения содержимого ячейки памяти (ЯП). Содержимое ЯП с кодом команды (операции) по шине данных (ШД) поступает в ЦМП.

В ЦМП содержимое ЯП дешифрирования формируются сигналы для выполнения команды

2. По результатам дешифрирования МП осуществляется выполнение команды.

По окончании выполнения команды на ША выставляется адрес очередной команды и далее выполняется очередная команда.

Структура (архитектура) однокристального восьмиразрядного микропроцессора МП580ВМ80

Определение МП – программно-управляемое устройство, реализуемое на одном или нескольких чипах, которое осуществляет процесс цифровой обработки информации и управление им.
