Радиус усиливающей подмотки. Соединительные муфты кабелей переменного напряжения

Соединительные муфты кабелей переменного напряжения

Электрический расчет изоляции соединительной муфты сводится к определению размеров усиливающей изоляции.

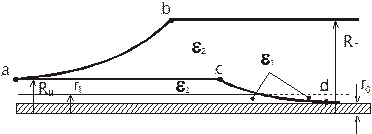

Рис. 5.2. Подмотка в соединительной муфте:

R_И – радиус по изоляции кабеля; R_П – радиус подмотки

Необходимо определить:

1) геометрию выравнивающего конуса ab;

2) геометрию внутреннего выравнивающего конуса cd.

При определении геометрии выравнивающего конуса ab нам необходимо определить:

1) длину выравнивающего конуса;

2) форму выравнивающего конуса;

3) радиус по усиленной изоляции.

Определяется из условия, что максимальная радиальная напряженность Е_{р max} в изоляции муфты не должно превышать допустимого значения.

Для однородной изоляции :

;

;

.

На практике изоляция выполняется градированная.

Для двухслойной изоляции :

;

.
