Структуризация как средство построения больших сетей

Проблемы объединения нескольких компьютеров. Классификация и топология сетей.

В основу классификации КС положены наиболее характерные функциональные, информационные и структурные признаки.

По степени территориальной рассосредоточенности элементов сети (абонентских систем, узлов связи) различают глобальные, региональные и локальные вычислительные сети.

Глобальная вычислительная сеть (ГВС) объединяет абонентские системы, рассредоточенные на большой территории, охватывающие различные страны и континенты. ГВС решают проблему объединения информационных ресурсов всего человечества и организации доступа к ним.

Взаимодействие АС осуществляется на базе различный территориальных сетей связи, в которых используются телефонные линии связи, радиосвязь, системы спутниковой связи.

Региональная вычислительная сеть (РВС) объединяет абонентские системы, расположенные друг от друга на значительном расстояний в пределах отдельной страны, региона, большого города.

Локальная вычислительная сеть (ЛВС) связывает абонентские системы, расположенные в пределах небольшой территории. К классу ЛВС относятся сети предприятий, фирм, банков, офисов, учебных заведений и т.д. Протяженность ЛВС ограничивается несколькими километрами.

Отдельный класс составляют корпоративные вычислительные сети (КВС). Корпоративная сеть является технической базой корпорации. Ей принадлежит ведущая роль в реализации задач планирования, организации и осуществления производственно-хозяйственной деятельности корпорации.

Объединение локальных, региональных, корпоративных и глобальных сетей позволяет создавать сложные многосетевые иерархии.

По способу управления КС делятся на сети с централизованным (в сети имеется один или несколько управляющих органов), децентрализованным (каждая АС имеет средства для управления сетью) и смешанным управлением, в которых в определенном сочетании реализованы принципы централизованного и децентрализованного управления (например, под централизованным управлением решаются только задачи с высшим приоритетом, связанные с обработкой больших объемов информации).

По организации передачи информации сети делятся на сети с селекцией информации и маршрутизацией информации.

В сетях селекцией информации, строящихся на основе моноканала, взаимодействие АС производится выбором (селекцией) адресованных им блоков данных (кадров), т.е. всем АС сети доступны все передаваемые в сети кадры, но копию кадра снимают только АС, которым они предназначены.

В сетях с маршрутизацией информации для передачи кадров от отправителя к получателю может использоваться несколько маршрутов. Поэтому с помощью коммуникационных систем сети решается задача выбора оптимального (например, кратчайшего по времени доставки кадра адресату) маршрута.

По топологии, т.е. конфигурации элементов в КС, сети могут делиться на два класса: широковещательные и последовательные.

Под топологией вычислительной сети понимается конфигурация графа, вершинам которого соответствуют компьютеры сети (иногда и другое оборудование, например концентраторы), а ребрам - физические связи между ними. Компьютеры, подключенные к сети, часто называют станциями или узлами сети.

Заметим, что конфигурация физических связей определяется электрическими соединениями компьютеров между собой и может отличаться от конфигурации логических связей между узлами сети. Логические связи представляют собой маршруты передачи данных между узлами сети и образуются путем соответствующей настройки коммуникационного оборудования.

Выбор топологии электрических связей существенно влияет на многие характеристики сети. Например, наличие резервных связей повышает надежность сети и делает возможным балансирование загрузки отдельных каналов. Простота присоединения новых узлов, свойственная некоторым топологиям, делает сеть легко расширяемой. Экономические соображения часто приводят к выбору топологий, для которых характерна минимальная суммарная длина линий связи.

В широковещательных конфигурациях в любой момент времени на передачу кадра может работать только одна рабочая станция, а остальные рабочие станции (PC) сети могут принимать этот кадр, т.е. такие конфигурации характерны для ЛВС с селекцией информации.

Основные типы широковещательной конфигурации:

общая шина

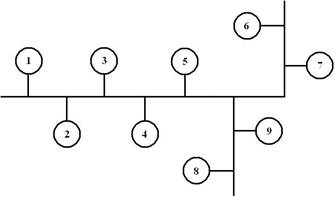

дерево

звезда с пассивным центром.

В последовательных конфигурациях, характерных для сетей с маршрутизацией информации, передача данных осуществляется последовательно от одной PC к соседней, причем на различных участках сети могут использоваться разные виды физической передающей среды. К передатчикам и приемникам здесь предъявляются более низкие требования, чем в широковещательных конфигурациях

Последовательные конфигурации сетей:

произвольная (ячеистая)

иерархическая

кольцо

цепочка

звезда с «интеллектуальным» центром

В сетях с небольшим (10-30) количеством компьютеров чаще всего используется одна из типовых топологий - общая шина, кольцо, звезда или полносвязная сеть. Все перечисленные топологии обладают свойством однородности, то есть все компьютеры в такой сети имеют одинаковые права в отношении доступа к другим компьютерам (за исключением центрального компьютера при соединении звезда). Такая однородность структуры делает простой процедуру наращивания числа компьютеров, облегчает обслуживание и эксплуатацию сети.

Однако при построении больших сетей однородная структура связей превращается из преимущества в недостаток. В таких сетях использование типовых структур порождает различные ограничения, важнейшими из которых являются:

- ограничения на длину связи между узлами;

- ограничения на количество узлов в сети;

- ограничения на интенсивность трафика, порождаемого узлами сети.

Например, технология Ethernet на тонком коаксиальном кабеле позволяет использовать кабель длиной не более 185 метров, к которому можно подключить не более 30 компьютеров. Однако, если компьютеры интенсивно обмениваются информацией между собой, иногда приходится снижать число подключенных к кабелю компьютеров до 20, а то и до 10, чтобы каждому компьютеру доставалась приемлемая доля общей пропускной способности сети.

Для снятия этих ограничений используются специальные методы структуризации сети и специальное структурообразующее оборудование - повторители, концентраторы, мосты, коммутаторы, маршрутизаторы. Оборудование такого рода также называют коммуникационным, имея в виду, что с помощью него отдельные сегменты сети взаимодействуют между собой.
