Построение хода обыкновенного и необыкновенного лучей с помощью принципа Гюйгенса

рис.12.7

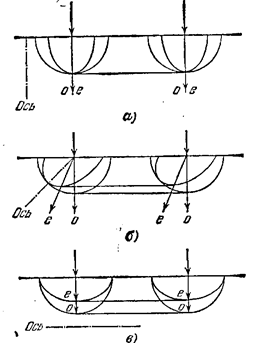

Ход обыкновенного и необыкновенного лучей в кристалле можно определить с помощью принципа Гюйгенса. На рис. 12.7 построены волновые поверхности обыкновенного и необыкновенного лучей с центром в точке 2, лежащей на поверхности кристалла. Построение выполнено для момента времени, когда волновой фронт падающей волны достигает точки 1. Огибающие всех вторичных волн (волны, центры которых лежат в промежутке между точками 1 и 2, на рисунке не показаны) для обыкновенного и необыкновенного лучей, очевидно, представляют собой плоскости. Преломленный луч обыкновенный или необыкновенный, выходящий из точки 2, проходит через точку касания огибающей с соответствующей волновой поверхностью. Напомним, что лучами называются линии, вдоль которых распространяется энергия световой волны Из рис. 12.7 следует, что обыкновенный луч о совпадает с нормалью к соответствующей волновой поверхности. Необыкновенный же луч е заметно отклоняется от нормали к волновой поверхности. На рис. 12.8 изображены три случая нормального падения света на поверхность кристалла, отличающиеся направлением оптической оси. В случае а лучи о и е распространяются вдоль оптической оси и поэтому идут не разделяясь. Из рис. 12.8, б видно, что даже при нормальном падении света на преломляющую поверхность необыкновенный луч может отклониться от нормали к этой поверхности. На рис. 12.8, в оптическая ось кристалла параллельна преломляющей поверхности. В этом случае при нормальном падении света обыкновенный и необыкновенный лучи идут по одному и тому же направлению, но распространяются с разной скоростью, вследствие чего между ними возникает все возрастающая разность фаз. Характер поляризации обыкновенного и необыкновенного лучей таков же, как для лучей, изображенных на рис. 12.7.
