Обозначение на чертеже торцевого биения

Торцевое биение

Обозначение на чертеже радиального биения.

Торцевое биение измеряется следующим образом:

Рис. 3 Схема измерения торцевого биения

1 – контролируемая деталь

2 – индикатор

3 – центра

При контроле корпусных деталей иногда возникает необходимость измерения отклонения от перпендикулярности оси изделия относительно базовой поверхности. Данный вид контроля можно осуществить с помощью специальной оправки.

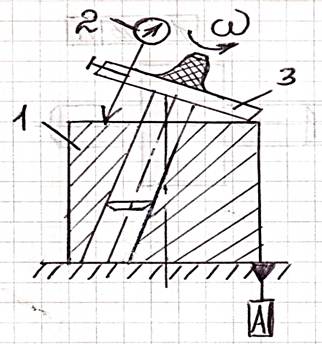

Рис. 4 Схема измерения отклонения от перпендикулярности

1 – контролируемая деталь

2 – индикатор часового типа

3 – специальная оправка
