Тема: Електрична міцність діелектриків
Лекція № 13
Мета: Вивчити різновиди визначення електричної міцності діелектриків
Методи: словесний
План:
1 Електрична міцність діелектриків
Матеріально-технічне забезпечення та дидактичні засоби, ТЗН:
Схеми
Діелектрична проникність є залежить від частоти прикладеної до діелектрика ð напруги, ðтемператури, ð вологи, ðтиску і т. д.
Залежність від частоти. Час для встановлення електронної чи іонної поляризації дуже малий порівняно з півперіодом змінної напруги для вживаних в електро- і радіотехніці частот. Тому поляризація діе-лектриків, в яких проявляється лише деформаційний механізм поляризації, повністю встигає відбутись за значно менший час, ніж час півперіоду змінної напруги, і частота зміни напруги не впливає на діелектричну проникність. Електрична енергія, затрачена на поляризацію молекули, повністю повертається до джерела енергії, внаслідок чого деформаційна поляризація не викликає в матеріалі діелектричних втрат.
|
|
У випадку дипольної поляризації, за підвищення частоти змінної напруги значення є полярного діелектрика спочатку залишається незмінним (рис. 5.9, кр. б), а починаючи з деякої критичної частоти, за якої поляризація не встигає повністю встановитися (протягом одного півперіоду), є починає знижуватися і наближається за достатньо високих частот до значень, характерних для неполярних діелектриків.
Залежність є від температури. Температура не впливає на процес електронної поляризації неполярних діелектриків, тому остання від неї не залежить.
Залежність діелектричної проникності є від довжини хвилі для неполярного діелектрика - трансфор- маторної оливи (а) і тої ж оливи, але з добавкою 20 % сильно полярної рідини-нітробензолу С6Н5МО2 (б)

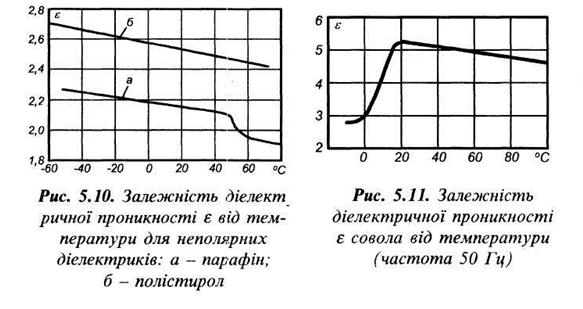

Але з підвищенням температури внаслідок розширення діелектрика в одиниці його об'єму зменшується кількість молекул, що може призвести до деякого зменшення є (рис. 5.10).
За іонного механізму поляризації в більшості випадків спостерігається зростання є з підвищенням температуриу полярних діелектриках низькотемпературній області орієнтація молекул практично не відбувається. З температурою внаслідок зменшення в'язкості речовини можливість орієнтації диполів полегшується, що супроводжується зростанням діелектричної проникності (рис. 5.11).
Але при значному підвищенні температури збільшуються теплові коливання молекул і, як наслідок, зменшується ступінь їх орієнтації. Через це крива залежності після проходження максимуму спадає.
Залежність від вологи. Якщо діелектрика менша води, то зволоження діелектрика зумовлює значне зростання. Однак, практично використати цей ефект не вдається, оскільки зволоження супроводжується погіршенням інших важливих характеристик: ► зменшенням питомого електроопору, ► зростанням кута діелектричних втрат і ► електричної міцності діелектрика.
|
|
Вплив напруги на . Для лінійних діелектриків у більшості випадків практично не залежить від напруги. Сильно виражена залежність діелектричної проникності від прикладеної до діелектрика електричної напруги характерна для сегнетоелектриків.
Література:
1 Конструкционные и электротехнические материалы: Учеб. для учащихся электротехн. спец. /В.Н. Бородулин, А.С. Воробьев, С.Я. Попов и др.; Под ред. В.А. Филикова. – М.: Высш. шк., 1990 2 Кузьмин Б.А., Самохацкий А.И. Металлургия, металловедения и конструкционные материалы. – М.: Высш. шк., 1984 3 Корицкий В.И. Электротехнические материалы. – Энергия. 1978 4 Электротехнические материалы. Справочник. Под ред. В.А. Березина. –М.: Энергоатомиздат, 1983 |
