Узлы тяжелых ферм

Оформление рабочего чертежа легких ферм (КМД)

Рис. 9.23. Стыковые соединения труб

Рис. 9.22. Узлы трубчатых ферм

Фермы из гнутых профилей

Фермы из гнутых сварных замкнутых профилей (ГСП) проектируют с бесфасоночными узлами (рис.9.25). Для упрощения конструкции узлов следует принимать треугольную решетку без дополнительных стоек, при которой к поясам примыкает не более двух элементов.

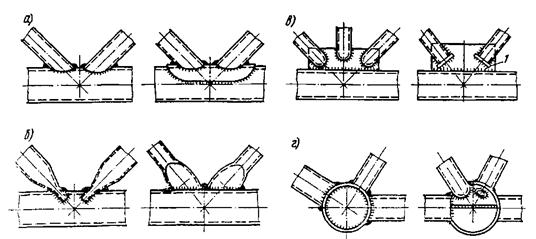

а – с непосредственным примыканием; б – со сплющиванием концов стержней;

в – на фасонках; г – со вставками; 1 - заглушка

Рис. 9. 24. Опорные узлы трубчатых ферм

Толщину стенок стержней принимать не менее 3 мм. Применение профилей

одинаковых размеров сечения, отличающихся толщиной стенок менее чем

на 2 мм не допустимо в одной ферме.

Ширину стержней решетки “” (из плоскости конструкции) следует принимать, возможно, большей. Но не более из условия наложения продольных сварных швов и не менее 0,6 поперечного размера пояса

В (, - толщина пояса и решетки).

Углы примыкания раскосов к поясу должны быть не менее 30⁰ для обеспечения плотности участка сварного шва со стороны острого угла.

Заводские стыки стержней рекомендуется выполнять сваркой встык на остающейся подкладке, а монтажные стыки – фланцевыми на болтах.

Сварные швы, прикрепляющие стержни решетки к полкам поясов рассчитывают как стыковые (см. гл.4).

Узлы ферм из открытых гнутых профилей можно выполнять без фасонок.

При поясе фемы коробчатого сечения и раскосах из двух ветвей, соединенных планками, раскосы примыкают с двух сторон внахлестку к поясу и привариваются фланговыми швами (рис.9.25, а). Если высота пояса недостаточна, то к нему приваривают фасонки в двух плоскостях стыковыми швами (рис.9.25, б). Опорный узел показан на рис.9.25, в.

На деталировочном (рабочем) чертеже показывают фасад отправочного элемента, планы верхнего и нижнего поясов, вид сбоку и разрезы. Узлы и сечения стержней чертят в масштабе 1:10-1:15 на схеме фермы, вычерченной в масштабе 1:20-1:30 (см. рис.13).

Основными размерами узла являются размеры от центра узла до торцов прикрепляемых стержней решетки и до края фасонки (см. рис.9.17). Длина стержней решетки и фасонок назначается кратными 10 мм. На чертеже указываются размеры сварных швов и расположение отверстий под болты.

На деталировочном чертеже размещается спецификация деталей для каждого отправочного элемента и таблица заводских швов или болтов.

В примечаниях указываются особенности изготовления конструкции, неясные из чертежа
