Проходки траншей.
Бестранспортный способ
Бестранспортный способ проходки траншей применяют, если имеется возможность разместить породу на бортах траншеи.
Наиболее распространенны схемы с применением экскаваторов – драглайнов при проходке траншей в мягких породах не требующих БВР.
Механические лопаты применяют при бестранспортном способе проходки траншей в полускальных и скальных породах, предварительно разрыхленных взрывом. В зависимости от расположения оси движения экскаватора по отношению к оси траншеи возможны следующие бестранспортные схемы проведения траншей:
с осью траншеи.

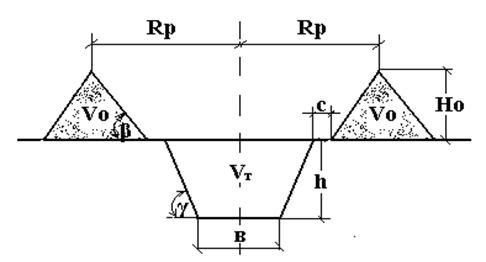

а).Бестранспортная схема проходки траншей с размещением породы на обоих бортах траншеи.
Основные размеры траншеи определяют из условия:
где
- объем породы, вынимаемый из траншеи, м3;
- коэффициент разрыхления породы; объем породы, который можно разместить на одном борту траншеи, м3.
Тогда ширина траншеи понизу определится по выражению:
где
- устойчивый угол откоса борта траншеи, град.;
|
|
|
Объем отвала на борту траншеи
определяется линейными параметрами драглайна, т.е.
- радиус разгрузки драглайна, м;
- расстояние между нижней бровкой отвала и верхней бровкой траншеи, м;
- устойчивый угол откоса отвала, град.
Работа драглайна по этой схеме возможна при соблюдении следующих условий:
- глубина траншеи
не должна превышать глубину черпания экскаватора;
- высота отвала Но не должна превышать высоту разгрузки экскаватора;
- расстояние от оси траншеи до центра отвала не должна превышать Rр:

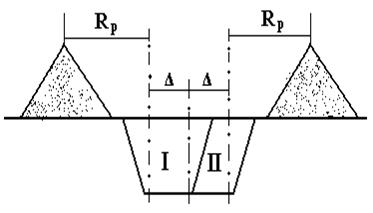

При необходимости более широких траншей с размещением породы на обеих бортах ось шагания драглайна смещается от оси траншеи вначале к одному борту, а затем к другому и траншею проходят за два хода. При этом линейные параметры экскаватора искусственно увеличиваются на величину смещения оси движения экскаватора относительно оси траншеи. В этом случае могут одновременно работать два экскаватора.
Кроме того для увеличения ширины траншеи понизу применяют способ проходки с зигзагообразным передвижением экскаватора относительно продольной оси траншеи.
б).Бестранспортная схема проходки траншей с размещением породы на одном борту траншеи.
Для увеличения ширины траншеи ось шагания драглайна смещается к нерабочему борту траншеи, т.е. к борту на котором укладывается порода от проходки траншеи. Ось драглайна при этом располагается на некотором расстоянии от бровки нерабочего борта траншеи l.
где Rч – радиус черпания экскаватора, м.
Работа по такой схеме возможна при соблюдении условия, что
Драглайн, перемещаясь в поперечном направлении занимает последовательно положение I и II. Положение I определяется параметром l. В этом положении драглайн производит выемку заштрихованной части траншеи и разгружает породу в первоначальный отвал. Затем экскаватор перемещается в положение II с расчетом, чтобы из нового положения можно было забросить ковш в нижнюю крайнюю точку траншеи, таким образом шаг перехода равен:
|
|
|
где
- безопасное расстояние оси экскаватора от верхней бровки уступа.
Из положения II проходится следующая часть траншеи, порода из которой укладывается на нерабочий борт с образованием отвала в форме трапеции. Работа драглайна по такой схеме возможна при соблюдении условия, что:
