Конструкция планшета

Так как планшеты являются еще редкими гостями на столах пользователей, то рассмотрим конструкцию Genius EasyPen чуть подробнее, тем более что она сильно отличается от всевозможных дорогостоящих сенсорных экранов.

Корпус планшета Genius EasyPen состоит из двух частей. -Нижняя половина выполнена из металла, а верхняя, где находится рабочая зона, пластмассовая. Внутри располагается печатная плата с набором микросхем, расположенных по ее краям, а вся остальная площадь отведена под решетку антенн. Внешний вид печатной платы показан на рис. 26.

Рисунок 26 - Печатная плата планшета Genius EasyPen

Каждая антенна представляет собой один виток печатного проводника. С помощью микросхем серии 74НС в антенной решетке коммутируются элементарные антенны. Это примерно напоминает работу сотовой телефонной сети, где базовые станции постоянно отслеживают местоположение абонента, передавая его друг другу по мере перемещения человека по городу. Соответственно, в электронном карандаше находится передающая антенна, которая выполнена в виде катушки с десятком витков провода. Принципиальная электрическая схема электронного карандаша приведена на рис. 7.26, где S1 и S2 — кнопки, а С1 и С2 — блокировочные конденсаторы для подавления помех. Внешний вид разобранного карандаша показан на рис. 28.

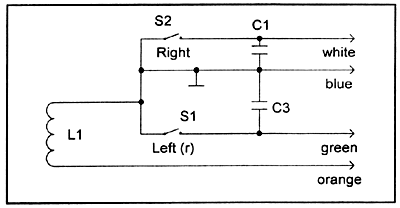

Рисунок 27 - Схема электронного карандаша планшета Genius EasyPen

Рисунок 28 - Электронный карандаш планшета Genius EasyPen

Так как в планшете Genius EasyPen используется электромагнитный принцип, то вполне понятно, почему электронный карандаш при приближении его на пару сантиметров к плоскости рабочей зоны планшета начинает воздействовать на курсор. Нажатие же кончиком электронного карандаша всего лишь приводит в действие микровыключатель, расположенный в его наконечнике. Отсюда следует вывод, что пленка, которой закрыта рабочая зона планшета, носит всего лишь декоративный характер, а не относится к конструкции сенсорного поля, как в других устройствах. Ее, при желании, можно заменить фотографией или распечаткой окна какой-либо программы.
