Вопрос 3. Автоцементовозы

Автоцементовозы предназначены для бестарной перевозки порошко­образных и пылевидных строительных материалов (цемента, извести, сухой золы, минерального порошка) на расстояние до 150 км с механизированной погрузкой-выгрузкой при использовании вакуум-компрессорной установки.

Цементовоз состоит из седельного тягача и цистерны-полуприцепа. На тягаче непосредственно за кабиной водителя смонтирован вакуум-компрессор с приводом от коробки отбора мощности через карданную и клиноременную передачи. Схема цистерны показана на рисунке 9.3.

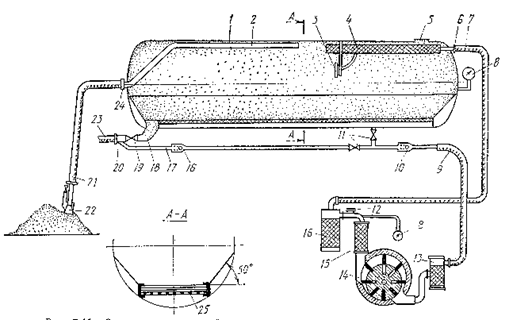

Рис. 9.3. Схема пневматической системы для загрузки-выгрузки цементовоза: 1 – цистерна; 2 – труба со щелью; 3 – мембранный указатель окончания наполнения; 4 – фильтр очистки воздуха от цемента; 5 – загрузочный люк Æ 400 мм; 6, 24 – замок; 7 – вакуумный рукав; 8 – мановакуумметр; 9 – напорный рукав; 10 – обратный клапан; 11 – кран; 12 – крышка; 13 – влагомаслоотделитель; 14 – вакуум-компрессор; 15 – масляный фильтр; 16 – фильтр второй ступени очистки воздуха; 17 – воздухопровод; 18 – разгрузочный патрубок; 19 – кран; 20 – продувочная форсунка; 21 – загрузочный рукав; 22 – наконечник с краном; 23 – разгрузочный рукав; 25 – аэроднище

Труба со щелью предназначена для равномерного распределения цемента по длине цистерны. Мембранный указатель окончания заполнения имеет гибкую мембрану, при прогибе которой внутрь замыкаются контакты электрической цепи и включают звуковой сигнал автомобиля. Загрузочный наконечник имеет кран для регулировки подсоса воздуха и установления оптимального соотношения воздуха и цемента. Аэроднище представляет собой установленный в нижней части цистерны лоток, стенки которого для "стекания" цемента наклонены к днищу под углом 50°, а днище – сетка с несколькими слоями пористой ткани. При подаче воздуха под днище, воздух, проходя сквозь него, разрыхляет цемент, который легче соскальзывает со стенок и дальше, по наклоненной цистерне, к разгрузочному патрубку.

Загрузка цистерны осуществляется при помощи разрежения в ней, создаваемого вакуум-компрессором. Цемент в наконечнике смешивается с воздухом, поступает в цистерну и распределяется по ее длине. Об окончании заполнения свидетельствует звуковой сигнал.

Разгрузка происходит при подаче в цистерну под аэроднище сжатого воздуха. Компрессор закачивает атмосферный воздух через открытую крышку между фильтром 2-ой ступени и масляным фильтром. Очищенный воздух пос­тупает через аэроднище в цистерну, взрыхляет цемент и создает избыточное давление. Смесь воздуха и цемента через разгрузочный патрубок поступает к продувочной форсунке, где подхватывается потоком воздуха и подается на расстояние до 50 м и в высоту до 20 м по разгрузочному рукаву. Об окончании разгрузки свидетельствует падение давления в цистерне до нуля.
