Включение апериодического звена

Пусть в исходной САУ T1 = 0.05c, T2 = 0.01c, T3 = 0.001c, K = 40. Введем в прямую цепь апериодическое звено с передаточной функцией

Wa(p) = 1/(Tap + 1),

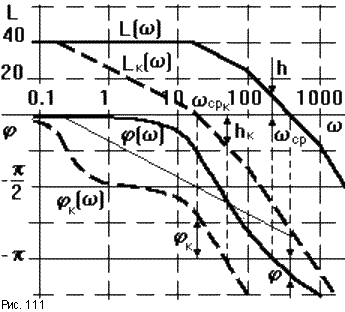

где Ta = 8c, то есть постоянная времени корректирующего звена больше, чем постоянные времени остальных звеньев САУ (рис.111). ЛАЧХ дополнительного звена представлена на рисунке тонкой сплошной линией. ЛАЧХ и ЛФЧХ скорректированной САУ представлены пунктирными линиями.

Из рисунка видно, что изначально неустойчивая САУ после коррекции стала устойчивой. Вообще введение в прямую цепь апериодического звена с постоянной времени значительно большей, чем у звеньев исходной САУ, повышает запас устойчивости САУ. К достоинствам можно отнести также снижение высокочастотных помех и колебательности переходных процессов, о чем свидетельствует смещение вниз высокочастотной части ЛАЧХ. Поэтому такой прием повышения запаса устойчивости называется демпфированием с подавлением высоких частот.

Недостаток - уменьшается частота среза wср, то есть снижается быстродействие системы.
