Электродный датчик уровня используется для контроля уровня электропроводных жидкостей. Он имеет короткий 1 электрод и два длинных 2, 3, которые укреплены в коробке зажимов. Короткий электрод является контактом верхнего уровня жидкости, а длинный — нижнего уровня. Датчик соединяется проводами со станцией управления двигателем насоса. Когда вода касается короткого электрода, это приводит к отключению пускателя насоса. Снижение уровня воды, когда он становится ниже длинного электрода, дает команду на включение насоса.

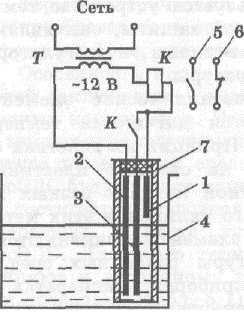

Рисунок Электродный датчик уровня
Электроды датчика включены в цепь катушки промежуточного реле К, которое включается во вторичную обмотку понижающего трансформатора напряжением 12 В. При повышении уровня жидкости в резервуаре до уровня короткого электрода 1, образуется электрическая цепь: вторичная обмотка трансформатора — катушка реле К - электрод 1 - жидкость - электрод 2. Реле срабатывает и становится на самопитание через свой контакт К и электрод 3, при этом контакты 6 реле дают команду на отключение электродвигателя насоса. При снижении уровня жидкости, когда он становится ниже уровня электрода 3, реле отключается и включает электродвигатель насоса.
