Геометрические фракталы

Понятие размерности и ее расчет

В своей повседневной жизни мы постоянно встречаемся с размерностями. Мы прикидываем длину дороги, узнаем площадь квартиры и т.д. Это понятие вполне интуитивно ясно и, казалось бы, не требует разъяснения. Линия имеет размерность 1. Это означает, что, выбрав точку отсчета, мы можем любую точку на этой линии определить с помощью 1 числа – положительного или отрицательного. Причем это касается всех линий – окружность, квадрат, парабола и т.д.

Размерность 2 означает, что любую точку мы можем однозначно определить двумя числами. Не надо думать, что двумерный – значит плоский. Поверхность сферы тоже двумерна (ее можно определить с помощью двух значений – углов наподобие ширины и долготы).

Если смотреть с математической точки зрения, то размерность определяется следующим образом: для одномерных объектов – увеличение в два раза их линейного размера приводит к увеличению размеров (в данном случае длинны) в два раза (2^1).

Для двумерных объектов увеличение в два раза линейных размеров приводит к увеличению размера (например, площадь прямоугольника) в четыре раза (2^2).

Для 3–х мерных объектов увеличение линейных размеров в два раза приводи к увеличению объема в восемь раз (2^3) и так далее.

Таким образом, размерность D можно рассчитать исходя из зависимости увеличения «размера» объекта S от увеличения линейных размеров L. D=log(S)/log(L). Для линии D=log(2)/log(2)=1. Для плоскости D=log(4)/log(2)=2. Для объема D=log(8)/log(2)=3.

Рассчитаем размерность для кривой Пеано. Исходная линия, состоящая из трех отрезков длинны Х, заменяется на 9 отрезков втрое меньшей длинны. Таким образом, при увеличении минимального отрезка в 3 раза длина всей линии увеличивается в 9 раз и D=log(9)/log(3)=2 – двумерный объект.

Когда размерность фигуры получаемой из каких–то простейших объектов (отрезков) больше размерности этих объектов – мы имеем дело с фракталом.

Именно с них и начиналась история фракталов. Этот тип фракталов получается путем простых геометрических построений. Обычно при построении этих фракталов поступают так: берется «затравка» – аксиома – набор отрезков, на основании которых будет строиться фрактал. Далее к этой «затравке» применяют набор правил, который преобразует ее в какую–либо геометрическую фигуру. Далее к каждой части этой фигуры применяют опять тот же набор правил. С каждым шагом фигура будет становиться все сложнее и сложнее, и если мы проведем бесконечное количество преобразований – получим геометрический фрактал.

Рассмотренная ранее кривая Пеано является геометрическим фракталом. На рис. ниже приведены другие примеры геометрических фракталов (слева направо Снежинка Коха, Лист, Треугольник Серпинского).

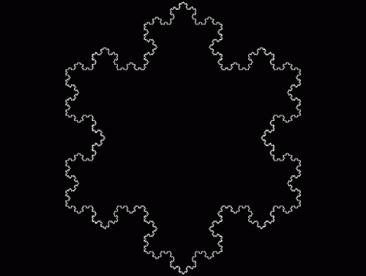

Рис. Снежинка Коха

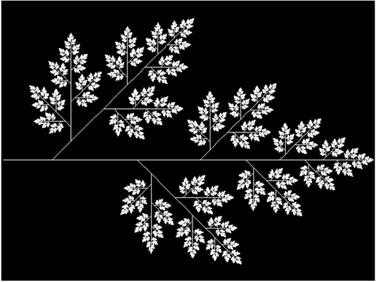

Рис. Лист

Рис. Треугольник Серпинского

Из этих геометрических фракталов очень интересным и довольно знаменитым является – снежинка Коха. Строится она на основе равностороннего треугольника. Каждая линия которого заменяется на 4 линии каждая длинной в 1/3 исходной. Таким образом, с каждой итерацией длинна кривой увеличивается на треть. И если мы сделаем бесконечное число итераций – получим фрактал – снежинку Коха бесконечной длинны. Получается, что наша бесконечная кривая покрывает ограниченную площадь.

Размерность снежинки Коха (при увеличении снежинки в 3 раза ее длина возрастает в 4 раза) D=log(4)/log(3)=1.2619...

Для построения геометрических фракталов хорошо приспособлены так называемые L–Systems. Суть этих систем состоит в том, что имеется определенных набор символов системы, каждый из которых обозначает определенное действие и набор правил преобразования символов.
