Выпрямительно-инверторный преобразователь ВИПЭ-2

Выпрямительно-инверторный преобразователь ВИПЭ-2 выполнен по мостовой шестипульсовой схеме с двумя встречно включёнными мостами (рис. 7.10). Каждый мост подключён к своим выводам вторичной обмотки трансформатора. Выпрямительный мост выполнен на диодах ВЛ200-8 (в вентильном плече 10 диодов параллельно, 9 последовательно, всего 540 шт.), а инверторный на тиристорах ТД320-12 (в вентильном плече 6 тиристоров параллельно, 10 последовательно, всего 360 шт.).

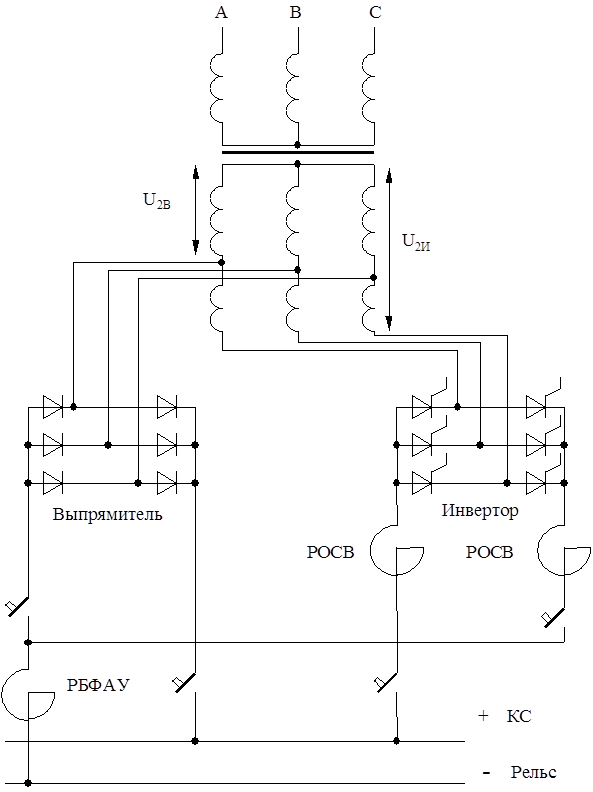

Рис. 7.10. Выпрямительно-инверторный преобразователь ВИПЭ-2

Для защиты от помех, проникающих из тяговой сети, в плюсовую и минусовую шины инвертора включены реакторы РОСВ.

ВИПЭ-2 также предназначен для установки внутри помещения тяговой подстанции. Шкафы с диодами установлены отдельно от шкафов с тиристорами. Все шкафы оборудованы системой принудительного воздушного охлаждения. Основные технические данные приведены в табл. 7.2.

Таблица 7.2

Основные технические данные ВИПЭ-2

ВИПЭ-2 обладает всеми преимуществами мостовых схем: высоким коэффициентом использования трансформатора и внешней характеристикой без резкого повышения напряжения на холостом ходу.

Переключение режимов осуществляется быстродействующими выключателями по сигналу датчика, измеряющего напряжение на шинах тяговой подстанции. Если же в выпрямительном мосту будут использованы тиристоры, то переключение режимов производится схемой управления: управляющие импульсы поступают или на мост выпрямителя (угол регулирования a) или на мост инвертора (угол опережения b). При этом быстродействующие выключатели осуществляют только защиту от коротких замыканий в контактной сети или прорыва инвертора.

Имеются также конструкции выпрямительно-инверторных агрегатов, содержащие выпрямитель ТПЕД и тиристорную секцию СТП, которые могут использоваться с трансформаторами по схеме «звезда-звезда» (шестипульсовой) или «звезда-звезда-треугольник» (двенадцатипульсовой) [1].
