Технические особенности конечных автоматов.
Лекция 16
В схемах ЦВМ все сигналы изменяются и воспринимаются, как правило, в дискретные моменты времени, обозначаемые числами натурального ряда t=0, 1,…. Для отметки моментов дискретного времени ЦВМ содержит специальный блок, вырабатывающий синхронизирующие импульсы (СИ), следующие через равные интервалы времени Т. Этот интервал времени Т определяет такт работы устройства.

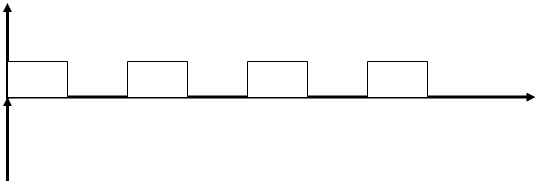

Поэтому первая техническая особенность связана с необходимостью синхронизации работы конечного автомата, причем синхронизации подлежат не только выходные сигналы, но и функции возбуждения. В связи с этим в автомат обычно вводят две серии синхроимпульсов СИ1 и СИ2, сдвинутых на половину периода друг против друга.
 |
0 1 2 3
 |
0 1 2 3 4
T

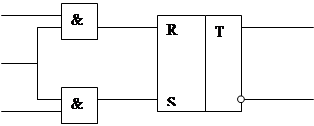

Под действием СИ1, формируются выходные сигналы Zl(t)= g[a(t),x(t)], а под действием СИ2 автомат переводится в новое состояние a(t+1). Здесь u – сигналы возбуждения триггера. Согласно приведенной схеме входах каждого из триггеров стоят двухвходовые элементы u. На практике триггера часто выполняются в синхронном варианте (синхронные триггера), когда упомянутые элементы u включают в схему триггера. Например, схему синхронного триггера RS-типа можно рассматривать как состоящую из асинхронного RS-триггера, ко входам R и S которого подключены двухвходовые элементы И. На эти элементы кроме входных сигналов поступает синхронизирующий сигнал, обозначаемый букой C.
Очевидно, синхронные триггера будут сохранять свои состояния при С=0, а переходы в них возможны при С=1, то переходы в синхронном триггере будут осуществляться также, как в асинхронном. Применение синхронных триггеров в качестве элементов память конечного автомата облегчает организацию синхронизации таких автоматов.
R Q
C
_
S Q
|
|
 |  | ||
 |
_
Q
