Й вопрос. Содержание топографической карты
И решаемые по ней задачи
Топографическая карта
Лекция 2
1.Содержание топографической карты
2.Масштабы, их виды, точность и
применение
З.Системы координат в инженерной
геодезии
4.Ориентирование линий.
Топографическая карта — уменьшенное изображение на плоскости физической
поверхности Земли, построенное по определенным математическим законам и наглядно
показывающее при помощи системы условных знаков размещение и связи различных
предметов, а также их качественные и количественные характеристики.
По топографической карте решают следующие задачи:
• изучают и оценивают местность;
• решают различные инженерные задачи, связанные с определением:
— расстояний,
— углов,
— площадей,
— высот,
— превышений,
— взаимной видимости точек местности,
— крутизны и виды скатов и т.д.
В России топографические карты строят в ортогональной равноугольной поперечно-
цилиндрической проекции и соответствующей ей системе плоских прямоугольных
координат Гаусса — Крюгера (Г — К).
|
|

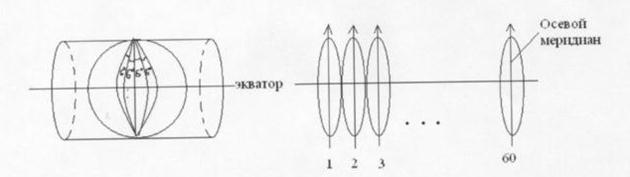

Сущность поперечно-цилиндрической проекции Г — К заключается в том, что условно
поместив земной шар, проецируют земную поверхность на стенки цилиндра.
Чтобы искажение длин линий не превышали пределов точности масштаба карты,
проецируемую часть земной поверхности ограничивают меридианами с разностью 6
Гринвичский меридиан

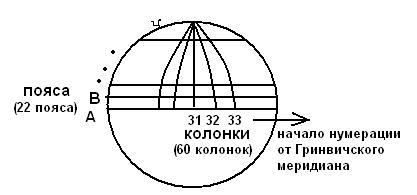

Разграфка и номенклатура топографических карт
Разграфка — разделение отдельных листов карты по определенной системе меридианами и параллелями.
Первоначальная разграфка отдельных листов. Масштаб 1: 100 000
Номенклатура — обозначение отдельных листов на карте по определенной системе буквами и цифрами.
Номенклатура отдельного листа
1: 4000 000
для территории С-П
0-36
Листы более крупного масштаба получаем путем разграфки листов более мелкого масштаба.
Исх. разграфка и номенклатура | Количество листов | Получаемый масштаб и номенклатура | |||||
1: 1 000 000 | 1: 500 000 | ||||||
0-36 | На 4 части (листа) | 0— 36-А |
| ||||
1: 200 000 | |||||||
0— 36 — 1 | |||||||
1: 1000000 0-36 | На 36 частей (листов) | ||||||
1: 100 000 | |||||||
1: 1000000 0-36 | На 144 листа | 0-36-144 | |||||
Далее 1: 100 000 | На 4 листа | 1: 50000 0-36-144 - А
| ||||
1: 50000 | На 4 листа | 1: 25 000 0 - 36 - 144 - А - а
| ||||
в | ||||||
1: 25 000 | На 4 листа | 1: 10000 0-36-144 -А-а-1
|
Каждый лист карты представляет собой трапецию, сторонами которой являются 2
меридиана и 2 параллели. Их границы имеют строгое (фиксированное) значение широты и
долготы.
|
|
Содержание топографической карты
Зарамочное оформление | Межрамочное оформление | Внутрирамочное оформление |
- номенклатура -наименование листа по наиболее крупному населенному пункту - система координат -сведения о магнитном склонении и сближении меридианов - масштаб - система высот - высота сечения рельефа - крутизна скатов и заложений | - геодезические координаты углов рамки карты - градусная сетка - километровая (координатная) сетка с оцифровкой в километрах - номенклатуры соседних листов карт | Картографическое изображение объектов и местности условными знаками: - населенный пункты - дорожная сеть - растительный покров - рельеф С подписями наименований характеристик |
Условные знаки
Масштабные Линейные Внемасштабные
Выражают размеры объекта в масштабе карты | Размеры по длине в масштабе карты. По ширине преувеличены для наглядности | Объекты имеют малые размеры, но играют важное значение. Положение внемасштабного условного знака определяется главной точкой внемасш.усл.знака |
|
x,y, км.сетки
Высотное положение высоты сечения
Границы контуров, объектов
(в масштабе карты)
Изображение рельефа

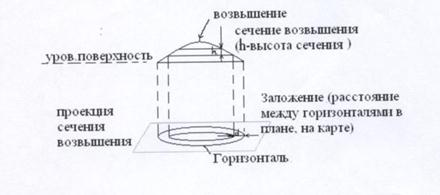

Рельеф- совокупность неровностей земной поверхности.
Изображение на картах: - горизонталями
- условными знаками (изображаются детали рельефа)
- подписями высот отдельных точек местности
Виды горизонталей:
- основные по установ. высоте сечения
- утолщенные каждая пятая основная
- полугоризонтали 0,5 высоты сечения
Горизонталям можно передать 5 основных форм рельефа:
Гора Лощина
Котловина Хребет
Седловина
Виды скатов:
Ровный
Вогнутый
Выгнутый
Смешанный
Применение условных знаков для неровности, которую нельзя передать горизонтально для деталей рельефа:
Овраг, промоины, курганы, насыпи, выемки, уступы, каменоломни.
Подписи высот отдельных точек и горизонталей местности:
Задачи, решаемые по топографическим картам и планам:
- Измерение расстояний
S=s*m
- Определение прямоугольных координат
- Определение геодезических координат
- Измерение дирекционных углов (азимутов истинных)
- Определение высот точек по горизонталям
- Определение крутизны скатов и уклонов линий по горизонталям
Крутизна ската | |
Уклон линии |
(разница и i в том, что определяют в градусной мере, а i в относительных единицах – процентах или промилле)
7. Построение профиля местности по заданному направлению
8. Измерение площадей (графическими, аналитическими, механическими способами)
2-й вопрос. Масштабы, их виды, точность и применение
Масштаб — степень уменьшения горизонтальных проекций линий местности при изображении их на плане или карте.
s/S — масштаб
Виды масштабов:
- численный (ч.м.)
- графический
Ч.м. — это правильная дробь, числитель которой есть единица, а знаменатель — число,
показывающее, во сколько раз горизонтальные проекции линий местности уменьшены на
плане или карте.
s/S = 1/S:s= 1/М, где М — знаменатель ч.м.
Ч.М. — безразмерная величина, поэтому его можно использовать при измерениях в любых
линейных мерах.Ч.М. применяют при определении длин линий на карте (плане) или на местности
|
|
Виды графических масштабов:
— линейный (л.м.)
— поперечный (трансверсальный) (п.м.)
Л.М. — графическое выражение численного масштаба в виде прямой линии с делениями
для отсчета расстояний.
