Й вопрос. Ориентирование линий. Азимуты и дирекционные углы

Связь между прямоугольными и геодезическими координатами — по приближенным формулам

В = Х/111,2 км

L = N * 6- 3+ (Y - 500)/111,2*соsВ

В — геодезическая широта точки

Х — абсцисса точки, км

111,2 — средняя длина дуги меридиана (км), приходящаяся на 1

L — геодезическая долгота точки

N — номер зоны

Y— ордината точки, км

Пример:


Х = 5785 км

Y = 7564 км

B= 5785/ 111,2 52

L= 7* 6- 3 + (564 — 500)/111,2 * соs 5240

— точный пересчет по специальным таблицам

Ориентирование линий — определение положения линии на местности относительно другого направления, принятого за исходное.

За исходное направление принимают направления:

- истинного меридиана

- магнитного меридиана

- вертикальной линии координатной сетки.

Направление:

- истинного меридиана может быть определено из астрономических наблюдений; его положение на планах (картах) показывается боковыми рамками (сторонами)

- магнитного меридиана моет быть определено с помощью магнитной строчки

- вертикальная линия корд. сетки нанесена на план, карту. Для ориентирования линий необходимо знать горизонтальный угол, составленный данной линией с исходным направлением, который называют углом ориентирования.

В зависимости от начального исходного направления такими углами являются:

— азимуты

— дирекционные углы
— румбы.

Истинный азимут — горизонтальный угол, измеряемый по ходу стрелки часов между северным направлением истинного меридиана в данной точке и направлением на предмет (направлением данной линии).


- может иметь значение от 0 до 360 градусов

- обозначается буквой А.

Магнитный азимут — горизонтальный угол, измеряемый по направлению хода часовой стрелки между направлением северного конца магнитного меридиана и направлением линии местности.

- может иметь значение от 0 до 360 градусов

- обозначается Am

Дирекционный угол — горизонтальный угол, измеряемый по направлению хода часовой стрелки между северным направлением вертикальной линии координатной сетки (н) осевого меридиана и направлением данной линии местности.

- может иметь значение от 0 до 360 градусов

- обозначается Т (или) Измеряется по карте, плану.

Связь между азимутами и дирекционным углом.

А) между истинным азимутом и дирекционным углом (через cближение меридианов)

— угол между северным направлением истинного меридиана и северным направлением вертикальной линии координатной сетки.

— может быть восточным и западным

— может иметь значение от 0 до 3 градусов ()

— может иметь постоянное значение для данной точки — ,где =L-L0 , L0=6*N-3

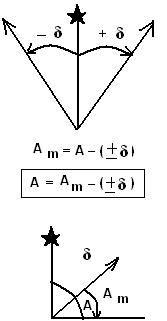

Б) между истинным азимутом и магнитным азимутом (через магнитное склонение)

— угол, отсчитываемый от северного направления истинного меридиана до северного направления магнитного меридиана.

- может быть восточным и западным

- склонение - величина непостоянная, зависит ль магнитного поля Земли. Наблюдаются суточное, годовое и вековое изменения склонения

- на карте приводится среднее значение склонения для центра листа карты.

В) между дирекционным углом и магнитным азимутом (через поправку направления (ПН))

ПН — угол, образованный вертикально линией координатной сетки и магнитным меридианом, представляющий собой сумму сближения меридианов и магнитного склонения.

ПН=()-()

Am=-()

=Am+()

Для удобства запоминания воспользуемся рисунком:

______________

ПН, , приводят на карте под южной стороной рамки в виде схемы с пояснительным
текстом.

В отдельных случаях ориентирным углом может служить румб.

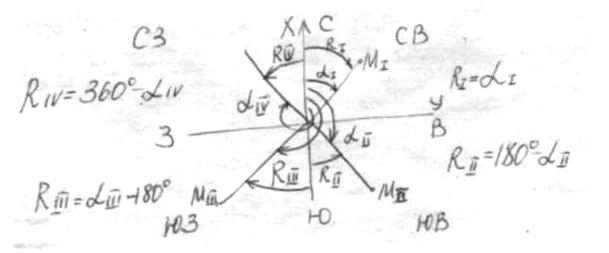

Румб — острый угол, отсчитываемый от ближайшего направления вертикальной линии координатной сетки (северного или южного) до данного направления.

Румб — изменяется от Одо 90и сопровождается наименованием четверти относительно
стран света. I — СВ II — ЮВ III — ЮЗ IV — СЗ

Румб в отдельных случаях называют табличным углом дирекционного угла.
Пример: R СВ: 2541' 30"

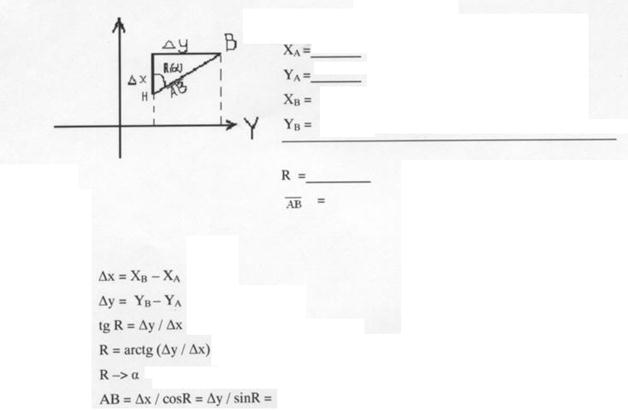

Обратная геодезическая задача:
