Пластинчатые (шиберные) насосы

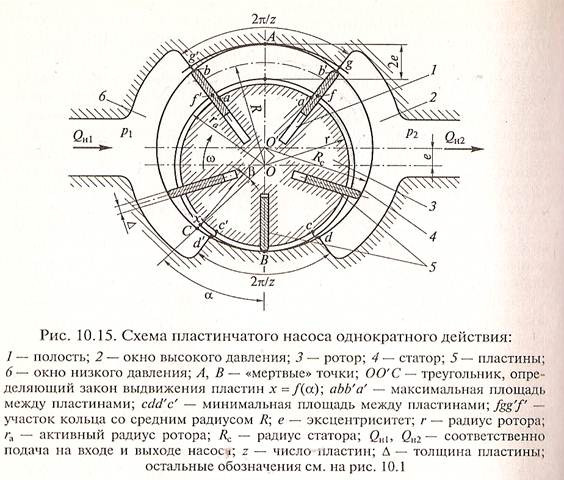

Эти насосышироко применяют для подачи масел в гидравлических системах машин. Ротор этого насоса имеет радиальные прорези, в которых помещаются рабочие лопатки в виде прямоугольных пластин и имеющих подвижность в радиальном направлении.

При вращении ротора пластины прижимаются наружными торцами к внутренней поверхности корпуса, поочередно отсекая объем жидкости в пространстве между лопатками, и вытесняют ее в напорный трубопровод. Пластинки прижимаются к корпусу центробежной силой, пружинами или давлением жидкости, подводимой со стороны оси. Подача насоса определяется формулой:

Q= 2π (R-e)2be n ηo/60

Где: R – радиус корпуса; м

e – эксцентриситет ротора; м

b – ширина лопатки вдоль оси, м

n – частота вращения ротора, об/мин

ηo – объемный КПД

Пластинчатые насосы применяются в диапазоне подач 0,3-12 м3/час и давлении до 7МПа, при скорости вращения до 1500об/мин

Насосы могут выпускаться с регулируемой подачей.
