Аксиально-поршневые насосы. В неподвижный корпус вставлен ротор, вращающийся вокруг горизонтальной оси, совпадающей с осью расточки в корпусе

В неподвижный корпус вставлен ротор, вращающийся вокруг горизонтальной оси, совпадающей с осью расточки в корпусе.

В корпусе ротора выполнены цилиндрические, хорошо обработанные, расположенные равномерно по окружности цилиндрические отверстия с осями, параллельными оси ротора. Эти отверстия являются цилиндрами насоса. Полости цилиндров соединены сквозными отверстиями с торцевой наружной поверхностью ротора. Ротор имеет силовое карданное соединение с наклонной шайбой, жестко посаженной на вал приводного двигателя, получая от него крутящий момент (Мкр). В цилиндры вставлены по точной ходовой посадке поршеньки. Поршеньки соединены тягами с шарнирами, закрепленными на наклонной поверхности шайбы. При вращении шайбы шарниры перемещаются по окружности радиуса R в плоскости а, в. При этом поршеньки в цилиндрах совершают возвратно-поступательное движение вдоль оси О-О. За один оборот шайбы они совершают один цикл всасывания-нагнетания. Путь, проходимый поршеньками:

S =2Rsinα

При этом объемы рабочих камер непрерывно изменяются. При вращении наклонной шайбы шарнир 101 перемещается на место 10. При этом объем рабочей камеры увеличивается до максимума, при этом происходит ее заполнение жидкостью, т.е. всасывание. При дальнейшем вращении наклонной шайбы происходит вдвигание поршенька в цилиндр, уменьшение объема рабочей камеры и вытеснение жидкости из цилиндра в напорную линию. Для подвода и отвода жидкости к цилиндрам на внутренней торцевой поверхности корпуса имеются серповидные канавки, соединенные со штуцерами на корпусе, подводящими и отводящими жидкость.

Средняя подача такого насоса может быть определена по формуле:

Q =2Rsinα (π d2)/4 Z n η0 = 1,57Rd2Zn η0 sinα

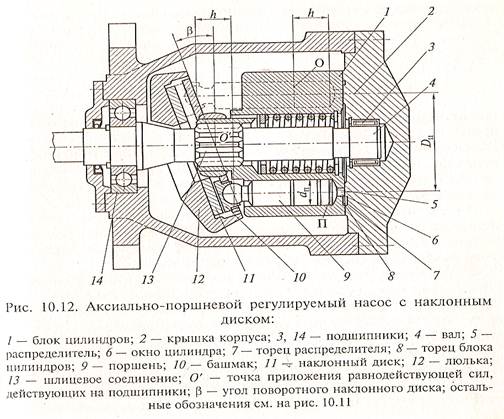

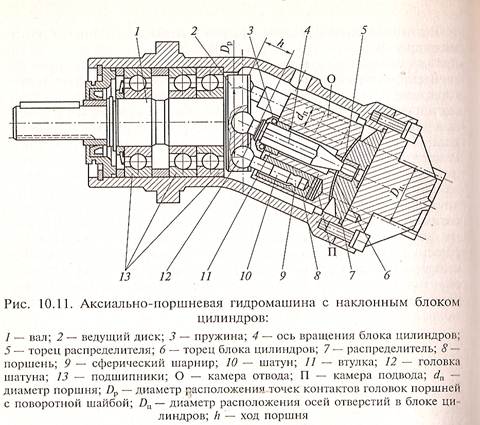

Конструктивно насосы такого вида выпускаются с наклонной шайбой или наклонным блоком цилиндров. Они бывают регулируемыми и нерегулируемыми. Регулирование обеспечивается за счет изменения угла наклона блока цилиндров (α). Эти насосы реверсивны и обратимы.
