Разомкнутый ход

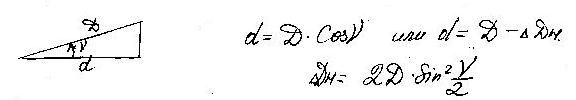

Вычисление горизонтальных проложений

3. Вычисление приращений координат

XB=XA+ΔX

YB=YA+ΔY

ΔX=d cosα (R)

ΔY=d sinα (R)

_

fx

  1. Угловая невязка

β – включая примычные углы

n – число сторон хода

β – включая примычные углы

2. n – число углов хода включая примычные

или

3. Линейная невязка

.

4. Относительная невязка

Построение плана теодолитной съёмки.

последовательность работ:

- построение координатной сетки

- нанесение точек теодолитного хода на план

- нанесение ситуации на план

- оформление плана

1.Построение координатной сетки

- размеры корд. сетки определяются масштабом съёмки

- построение сетки может быть выполнено с использованием:

-масштабной линейки

-циркуля измерителя

-штангенциркуля

-линейки Дробышева

-координатографа

-построение координатной сетки начинают с расчёта необходимого числа квадратов по оси X и Y

;

Порядок построения координатной сетки с использованием масштабной линейки и циркуля измерителя.

- на листе бумаги провести диагонали

-из точки пересечения диагоналей сделать циркулем засечки одинакового размера




- полученные точки соединяют прямыми линиями

-стороны прямоугольника делят пополам и через точки деления проводят прямые линии (1-2,3-4)

-от точек 1,2,3,4 откладывают циркулем отрезки равные сторонам координатной сетки в обе стороны

-соединяют линиями соответствующие точки координатной сетки квадратов

Контроль построения: измерение и сравнение сторон сетки и диагоналей допуск 0,2мм.

-оцифровка координатной сетки
