Общая архитектура ЭВМ

Лекция №15

1. ОБЩАЯ АРХИТЕКТУРА ЭВМ... 1

1.1 ЗАПОМИНАЮЩЕЕ УСТРОЙСТВО.. 2

1.2 УСТРОЙСТВА ВВОДА- ВЫВОДА.. 4

1.3 ШИНЫ... 5

1.4 ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР. 6

1.5 РЕГИСТРЫ... 7

1.6 АРИФМЕТИЧЕСКОЕ УСТРОЙСТВО.. 8

На рис.1.1 представлен традиционный состав ЭВМ. Такая структура функциональных элементов очень часто на­зывается архитектурой ЭВМ. Самая простая система содер­жит пять устройств:

1. ввода исходной информации;
2.

   центральный процессор (ЦП)

   управле­ния;
3. арифметических действий;
4. память (ПЗУ И ПЗУ);
5. устройство вывода результатов обработки инфор­мации.

Согласно терминологии, принятой в России, микропроцессор (МП) - программно-управляемое устройство, осуществляющее процесс обработки цифровой информации и управления им, построенное, как правило, на одной или нескольких БИС.

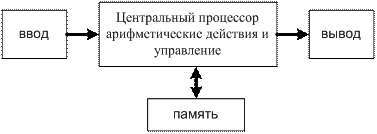

Рис. 1.1.1 а Общая структура ЭВМ

Или подробнее

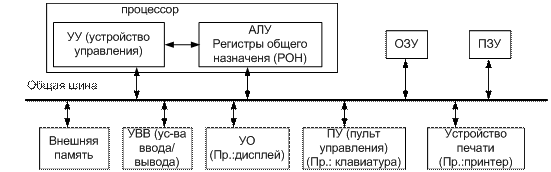

Рис. 1.1.1б

Физические устройства, приведенные на рис. 1.1.1б вля­ются аппаратными средствами. Для их полезного использования занесенная в память программа предписывает центральному процессору то, что он должен выполнять.

Под­готовка списка команд называется программированием.

Подготовленный список команд представляет собой про­грамму, которая временно или постоянно размещается в программной памяти. Эти программы перерабатывают ин­формацию, называемую общим термином - данные.

Про­граммные средства - это также общий термин, охватыва­ющий все программы. Помещенные постоянно в программ­ную память, они иногда называются микропрограммными средствами.

Сигналы пересылаются из одного устройства в другое по шинам.
