Изолированная нейтраль

Режим изолированной нейтрали достаточно широко применяется в России. При этом способе заземления нейтральная точка источника (генератора или трансформатора) не присоединена к контуру заземления. В распределительных сетях 6-10 кВ России обмотки питающих трансформаторов, как правило, соединяются в треугольник (рис.1), поэтому нейтральная точка физически отсутствует.

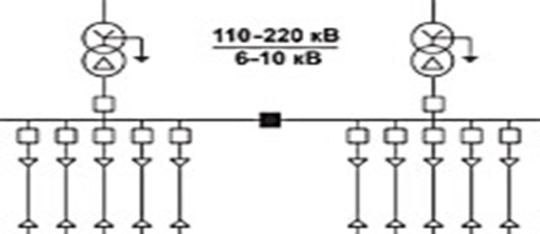

Рис. 1. Схема двухтрансформаторной подстанции с изолированной нейтралью.

ПУЭ ограничивает применение режима изолированной нейтрали в зависимости от тока однофазного замыкания на землю сети (емкостного тока). Компенсация тока однофазного замыкания на землю (использование дугогасящих реакторов) должна предусматриваться при емкостных токах:

· более 30 А при напряжении 3-6 кВ;

· более 20 А при напряжении 10 кВ;

· более 15 А при напряжении 15-20 кВ;

· более 10 А во всех сетях напряжением 35 кВ;

· более 10 А в сетях, имеющих железобетонные и металлические опоры на воздушных линиях электропередачи.

Исторически режим изолированной нейтрали был первым режимом заземления нейтрали, использовавшимся в электроустановках среднего напряжения. Его достоинствами являются:

· отсутствие необходимости в немедленном отключении первого однофазного замыкания на землю;

· малый ток в месте повреждения (при малой емкости сети на землю).

Недостатками этого режима заземления нейтрали являются:

· возможность возникновения дуговых перенапряжений при перемежающемся характере дуги с малым током (единицы–десятки ампер) и в месте однофазного замыкания на землю;

· возможность возникновения многоместных повреждений (выход из строя нескольких электродвигателей, кабелей) из-за пробоев изоляции на других присоединениях, связанных с дуговыми перенапряжениями;

· возможность длительного воздействия на изоляцию дуговых перенапряжений, что ведет к накоплению в ней дефектов и снижению срока службы;

· необходимость выполнения изоляции электрооборудования относительно земли на линейное напряжение;

· сложность обнаружения места повреждения;

· опасность электропоражения персонала и посторонних лиц при длительном существовании замыкания на землю в сети;

· сложность обеспечения правильной работы релейных защит от однофазных замыканий, так как реальный ток замыкания на землю зависит от режима работы сети (числа включенных присоединений).

Кроме того, значительное число повреждений трансформаторов напряжения типа НТМИ-6(10), ЗНОЛ-6(10), ЗНОМ-35 в отечественных сетях 6-35 кВ с изолированной нейтралью при однофазных замыканиях на землю также связано с состоянием нейтрали сетей среднего напряжения.

Недостатки режима работы с изолированной нейтралью весьма существенны, а такое достоинство, как отсутствие необходимости отключения первого замыкания, достаточно спорно. Так, всегда есть вероятность возникновения второго замыкания на другом присоединении из-за перенапряжений и отключения сразу двух кабелей, электродвигателей или воздушных линий. Такое развитие событий в эксплуатации не так редко, как кажется на первый взгляд. Именно по этой причине во многих странах, таких, как США, Канада, Англия, Австралия, Бельгия, Португалия, Франция и другие, отказ от режима изолированной нейтрали произошел еще в 40–50-х годах.

В настоящее время из промышленно развитых стран режим изолированной нейтрали применяют только Италия, Япония и Финляндия.

Причем в Италии сейчас рассматривается возможность перехода к работе с заземлением через дугогасящий реактор, а в Японии – с заземлением через резистор.
