Глухозаземленная нейтраль

Как уже было сказано, в отечественных сетях 6-35 кВ не используется. Этот режим заземления нейтрали широко распространен в США, Канаде, Австралии, Великобритании и связанных с ними странах. Он находит применение в четырехпроводных воздушных сетях среднего напряжения 4-25 кВ. В качестве примера на рис.5 приведен участок сети 13,8 кВ в США.

Рис. 5^*. Североамериканский трансформатор потребителя.

Как видно из рис.5, воздушная линия на всем своем протяжении и ответвлениях снабжена четвертым нулевым проводом. Концепция построения сети заключается в том, чтобы максимально сократить протяженность низковольтных сетей напряжением 120 В. Каждый частный дом питается от собственного понижающего трансформатора
13,8/0,12 кВ, включенного на фазное напряжение. На рис.5^* показан такой однофазный трансформатор потребителя с заземленной средней точкой обмотки НН. Основная воздушная линия делится на участки секционирующими аппаратами – реклоузерами. Трансформаторы каждого отдельного потребителя и ответвления от линии защищаются предохранителями. На отпайках от линии используются отделители, обеспечивающие отключение в бестоковую паузу. Этот способ заземления нейтрали не используется в сетях, содержащих высоковольтные электродвигатели. Токи однофазного замыкания в этом случае достигают нескольких килоампер, что недопустимо с позиций повреждения статора электродвигателя (выплавление стали при однофазном замыкании).

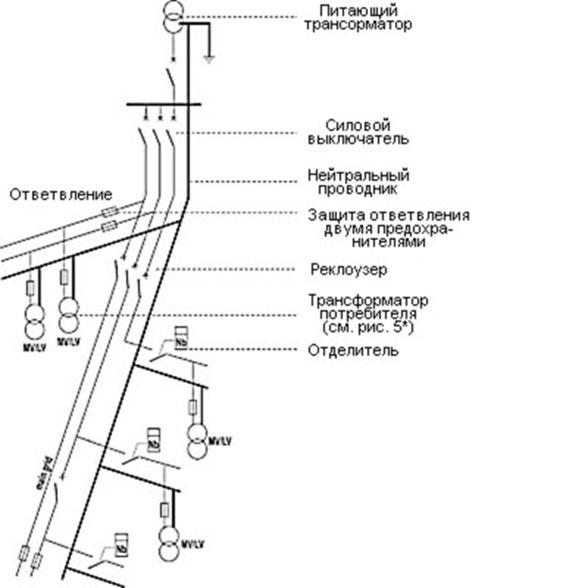

Рис. 5. Схема воздушной четырехпроводной распределительной сети 4-25 кВ США.

Применение глухого заземления нейтрали в сетях среднего напряжения в России вряд ли необходимо и вероятно в обозримом будущем. Все отечественные линии 6-35 кВ трехпроводные, а трансформаторы потребителей трехфазные, то есть сам подход к построению сети существенно отличается от зарубежного. Указанный выше случай глухого заземления нейтрали в кабельной сети 35 кВ, питающей г. Кронштадт, является исключением. Такое решение было сознательно принято проектным институтом в связи с тем, что ток однофазного замыкания в этой сети составляет около 600 A. Компенсация в данном случае малоэффективна, а надежных высоковольтных низкоомных резисторов на момент реализации решения в России не существовало.
