Нейтраль, заземленная через дугогасящий реактор

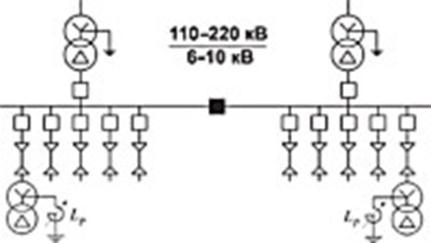

Она также достаточно часто применяется в России. Этот способ заземления нейтрали, как правило, находит применение в разветвленных кабельных сетях промышленных предприятий и городов. При этом способе нейтральную точку сети получают, используя специальный трансформатор (рис.2).

Рис. 2. Схема двухтрансформаторной подстанции с нейтралью, заземленной через дугогасящий реактор.

С точки зрения исторической последовательности возникновения этот способ заземления нейтрали является вторым.

Он был предложен немецким инженером Петерсеном в 20-х годах прошлого столетия (в европейских странах дугогасящие реакторы называют по имени изобретателя «Petersen coil» – «катушка Петерсена»). Достоинствами этого метода заземления нейтрали являются:

· отсутствие необходимости в немедленном отключении первого однофазного замыкания на землю;

· малый ток в месте повреждения (при точной компенсации – настройке дугогасящего реактора в резонанс);

· возможность самоликвидации однофазного замыкания, возникшего на воздушной линии или ошиновке (при точной компенсации – настройке дугогасящего реактора в резонанс);

· исключение феррорезонансных процессов, связанных с насыщением трансформаторов напряжения и неполнофазными включениями силовых трансформаторов.

Недостатками этого режима заземления нейтрали являются:

· возникновение дуговых перенапряжений при значительной расстройке компенсации;

· возможность возникновения многоместных повреждений при длительном существовании дугового замыкания в сети;

· возможность перехода однофазного замыкания в двухфазное при значительной расстройке компенсации;

· возможность значительных смещений нейтрали при недокомпенсации и возникновении неполнофазных режимов;

· возможность значительных смещений нейтрали при резонансной настройке в воздушных сетях;

· сложность обнаружения места повреждения;

· опасность электропоражения персонала и посторонних лиц при длительном существовании замыкания на землю в сети;

· сложность обеспечения правильной работы релейных защит от однофазных замыканий, так как ток поврежденного присоединения очень незначителен.

В России режим заземления нейтрали через дугогасящий реактор применяется в основном в разветвленных кабельных сетях с большими емкостными токами. Кабельная изоляция в отличие от воздушной не является самовосстанавливающейся. То есть, однажды возникнув, повреждение не устранится, даже, несмотря на практически полную компенсацию (отсутствие) тока в месте повреждения. Соответственно для кабельных сетей самоликвидация однофазных замыканий как положительное свойство режима заземления нейтрали через дугогасящий реактор не существует. При дуговом характере однофазного замыкания скважность воздействия перенапряжений на изоляцию сети ниже, чем при изолированной нейтрали, но и здесь существует возможность возникновения многоместных повреждений. В последние десятилетия сети 6-10 кВ разрослись, а мощность компенсирующих устройств на подстанциях осталась той же, соответственно значительная доля сетей среднего напряжения сейчас работает с существенной недокомпенсацией. Это ведет к исчезновению всех положительных свойств сетей с компенсированной нейтралью. Отметим дополнительно, что дугогасящий реактор компенсирует только составляющую промышленной частоты тока однофазного замыкания. При наличии в сети источников высших гармоник последние могут содержаться в токе замыкания и в некоторых случаях даже усиливаться.




Применение режима с нейтралью, заземленной через дугогасящий реактор, в таких странах, как Финляндия, Швеция, отличается от российского. В этих странах он применяется в сетях с воздушными линиями, где его применение наиболее эффективно. Кроме того, в этих странах существует значительное сопротивление грунта, состоящего в основном из скальных пород, и режим заземления нейтрали через дугогасящий реактор позволяет обнаруживать однофазные замыкания через значительные переходные сопротивления 3-5 кОм. Применение режима заземления нейтрали через дугогасящий реактор в таких странах, как Германия, Австрия, Швейцария, носит в некоторой степени традиционный характер (выше уже говорилось о немецком инженере – изобретателе этого способа). Тем не менее, и в этих странах этот режим заземления нейтрали применяется в основном в сетях с воздушными линиями. В сетях среднего напряжения зарубежных промышленных предприятий используется резистивное заземление нейтрали.




Нейтраль, заземленная через резистор (высокоомный или низкоомный)

Этот режим заземления используется в России очень редко, только в некоторых сетях собственных нужд блочных электростанций и сетях газоперекачивающих компрессорных станций. В то же время, если оценивать мировую практику, то резистивное заземление нейтрали – это наиболее широко применяемый способ в мире.

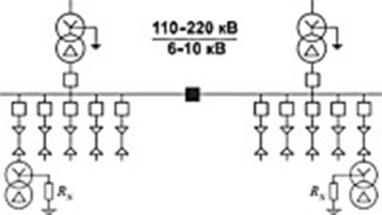

Резистор в отечественных сетях 6-10 кВ может включаться так же, как и реактор, в нейтраль специального заземляющего трансформатора (рис. 3).


Рис. 3. Схема двухтрансформаторной подстанции с нейтралью, заземленной через резистор.

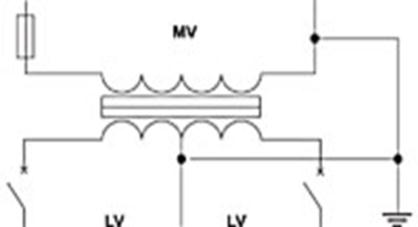

Возможны и другие варианты включения резистора, когда нейтраль заземляющего трансформатора наглухо присоединяется к контуру заземления, а резистор включается во вторичную обмотку, собранную в разомкнутый треугольник (рис. 4), либо используется однообмоточный трансформатор (фильтр нулевой последовательности) с соединением обмотки ВН в зигзаг (рис. 4).

Рис. 4. Варианты включения резистора в нейтраль сети 6-10 кВ.

Возможны два варианта реализации резистивного заземления нейтрали: высокоомный или низкоомный.
