Лекция № 4: «ненарушенное (горизонтальное) и

нарушенное (вертикальное и наклонное) залегание слоев»

Устойчивое накопление осадков происходит или в водных бассейнах или на пониженных участках суши, куда сносятся продукты разрушения пород из зон денудации. Поверхность, на которой происходит накопление осадков, в большинстве случаев имеет незначительный уклон, который в процессе осадконакопления постепенно выравнивается. Поэтому основная часть осадочных пород имеет первоначальное горизонтальное залегание.

Геологическая карта района с горизонтальным залеганием слоев

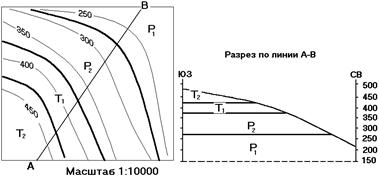

Рис. 1. Геологическая карта и профиль района с горизонтальным залеганием слоев.

Граничные линии слоев на геологической карте, т.е. выход на поверхность подошвы и кровли горизонтально залегающих слоев совпадают с горизонталями карты или протягиваются параллельно им (рис. 1). Это объясняется тем, что и горизонтали топографической карты и геологические границы являются линиями пересечения горизонтальных плоскостей с рельефом. Т.о., форма граничных линий на геологической карте при горизонтальном залегании слоев соответствует изгибам горизонталей карты и зависит только от рельефа.

Истинная мощность при горизонтальном залегании слоев определится на геологической карте как разность между высотными отметками кровли и подошвы слоя. Например, на рис. 1 истинная мощность (она же вертикальная) верхнепермских отложений составляет (375 – 275) 100 метров.

Величина видимой мощности зависит исключительно от рельефа. На крутом склоне она уменьшается, на пологом – увеличивается (рис. 2). В связи с этим изменяется и проекция видимой мощности на горизонтальную плоскость, т.е. на карту. Протягивание геологических границ при горизонтальном залегании не представляет затруднений, если известны абсолютные высотные отметки кровли и подошвы закартированных свит. При наличии обрывистых и вертикальных склонов происходит слияние выделенных подразделений в одну линию. В этих случаях допускается протягивать стратиграфические горизонты условно полосками шириной не менее 1 мм при некотором их смещении.

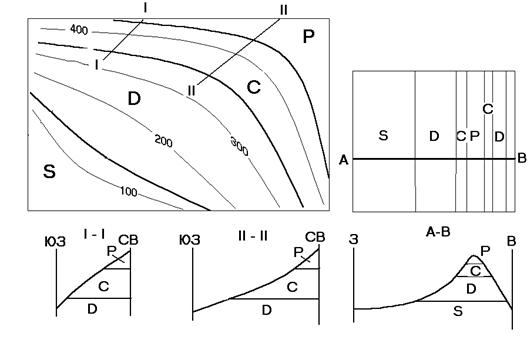

Рис. 2. Зависимость ширины выходов слоев от рельефа при горизонтальном залегании.

Определив мощность слоев, обычно составляют стратиграфическую колонку в условно выбранном вертикальном масштабе.

На аэрофотоснимках горизонтальное залегание проявляется обычно весьма четко при расчлененном рельефе и наличии слоистости. Слоистость хорошо фиксируется на снимках чередованием полосок различной тональной плотности. Наличие таких полосок, повторяющих все изгибы рельефа и расположенных на одном гипсометрическом уровне – надежный признак горизонтального залегания. При равнинном рельефе часто на значительном пространстве обнажается один и тот же пласт и на аэрофотоснимке появляются обширные площади с монотонной окраской.

Горизонтальное залегание пород сохраняется сравнительно редко и отмечается, главным образом, в строении платформенных участков земной коры. Обычно оно нарушается последующими тектоническими движениями, которые выводят их из первоначального положения и образуют различные формы наклонного залегания.

В полевых условиях мощность горизонтально залегающего слоя определяется как разность высотных отметок кровли и подошвы. Также можно определить мощность следующим способом: шагами определить видимую мощность слоя К, затем определяем угол наклона склона α. Мощность слоя определяется по формуле: М = К · sin α.

Рис. 3. Геологическая карта и профиль района с вертикальным залеганием слоев.
