Дисгармоничная складчатость

Экзогенная складчатость

Складчатые структуры, характеризующие экзогенную складчатость, перечислены в табл. 1, и немногие из них нуждаются в детальных пояснениях. Основное значение в образовании экзогенной складчатости имеет сила тяжести, эффективность действия которой тесно связано со строением современного, а иногда и древнего рельефа.

Дисгармоничной складчатостью называется сочетание одновременных по возникновению, но различных по форме складок, развитых в разнородных по составу горных породах. Появление дисгармоничной складчатости зависит от условий, в которых развиваются складки, и от состава слагающих их пород. Она обычно образуется в условиях тектонической обособленности отдельных слоев или комплексов, отражающейся в различных формах их перемещения, а нередко – полного разобщения по отношению к прилегающим слоям или толщам.

До недавнего времени существовало распространенное мнение о постепенном усложнении складчатости с глубиной. Однако, часто породы, смятые в самые сложные складки, подстилаются толщами, в которых развиты лишь плавные, пологие изгибы.

При изучении слоистости в породах, смятых в складки, нередко в пластичных, податливых слоях, например аргиллитах или мергелях, зажатых среди крепких и хрупких пород, подобных песчаникам, отмечается появление мелких складок, развитых только в пластичных породах и отсутствующих в покрывающих и подстилающих толщах. Эти мелкие складки носят название складок волочения (складки волочения являются разновидностью дисгармоничной складчатости). В разрезе осевые поверхности складок волочения наклонены под одним углом к поверхности наслоения ограничивающего их слоя. Они развиваются преимущественно на крыльях основной складки; в замках они нередко отсутствуют. Образование складок волочения связывается со скольжением слоев относительно друг друга в процессе формирования основной складки. Верхние слои скользят в направлении от оси синклинали к замкам смежных антиклиналей, нижние слои – в обратном направлении.

ЛЕКЦИЯ № 9: «Структурные карты»

Для изображения складок, развитых на той или иной глубине, применяются структурные карты (карты подземного рельефа), на которых с помощью линий одинаковых высот (изогипс) изображается гипсометрическое положение опорных поверхностей. Изогипсы, проведенные по поверхности горизонтов, имеющих определенное положение в стратиграфическом разрезе, называются стратоизогипсами. Стратоизогипсы (лат. “stratum” – слой, “isos” – равный, “hypsos” – высота) – это линии, соединяющие точки равных абсолютных высотных отметок опорной поверхности. Опорной поверхностью может быть кровля или подошва маркирующего пласта или свиты. Определение стратоизогипсы в полной мере относится к линиям простирания. Общее в их определении – это горизонтальные линии в плоскости пласта, соединяющие точки с одинаковыми высотными отметками. Таким образом, на структурных картах стратоизогипсы (они же линии простирания) для любой ее точки дают простирание пласта и изменение его по площади. Структурные карты отражают все особенности складчатых структур на глубине. С их помощью можно наглядно и точно изобразить многие структурные формы: моноклинали, флексуры, складки, разрывные нарушения и их сочетания.

Принципы построения структурной карты. Они сходны с принципами построения топографической карты. Абсолютные высотные отметки опорной поверхности можно вычислить используя буровые скважины, обнажения, геофизические данные, геологические профили. Стратоизогипсы могут иметь положительное и отрицательное значение. Структурная карта строится в масштабе геологической карты одним из следующих методов: треугольников и профилей.

Метод треугольников. Применяется он при наличии сети буровых скважин. Детальность построения структурной карты определяется числом точек с высотными отметками. Абсолютная отметка опорной поверхности определяется как разность между отметками устья скважины и глубиной ее опорного горизонта. Сечение стратоизогипс выбирается в зависимости от масштаба карты и угла наклона стратиграфических толщ. После вычисления высотных отметок опорной поверхности для всех пунктов наносят их значения на карту. Затем все пункты соединяют прямыми линиями, из которых образуется сеть треугольников. В соответствии с выбранным сечением стратоизогипс по сторонам треугольников интерполируют отметки между пунктами. Однозначные отметки на сторонах треугольников последовательно соединяют плавными линиями – стратоизогипсами. Качество структурной карты во многом зависит от правильно построенной сети треугольников. Если треугольники неравносторонние, на карте могут появиться отсутствующие в действительности изгибы поверхности опорного горизонта за счет неверной интерполяции высотных отметок. Стороны треугольников не должны пересекать осевых линий складок, линий разрывных нарушений. Не учитывая этого, легко пропустить поднятия и прогибы, а также смещения в кровле опорного горизонта. Поэтому вначале построения структурной карты необходимо нанести осевые линии складок и разрывные нарушения.

Метод профилей. В большинстве случаев при построении структурных карт пользуются методом профилей. Выбирается такое количество геологических разрезов, которое должно быть достаточным для установления положения опорной поверхности на всей площади карты. Для отдельных, недостаточно освещенных участков строятся дополнительные разрезы. Точность структурной карты будет зависеть от обоснованности разрезов. Составление структурной карты состоит в следующем: на каждом из профилей на горизонтальную линию, принятую за нулевую поверхность, наносят точки пересечения поверхности опорного горизонта с линиями высотной сетки и наносят их на карту по линиям профилей. Точки с одинаковыми высотными отметками соединяют стратоизогипсами. Кроме поперечных профилей составляются один или два продольных профиля, по которым уточняют строение периклинальных или центриклинальных частей складок.

Определение элементов залегания слоя. Азимуты линий простирания и падения на структурной карте определяются при помощи транспортира или горного компаса. В последнем случае карта предварительно должна быть ориентирована относительно стран света. Надо иметь в виду, что азимуты простирания и падения в пределах одной тектонической структуры обычно быстро изменяются. Это хорошо видно на структурных картах брахискладок (рис. 1), на которых азимут простирания изменяется от 0 до 3600.

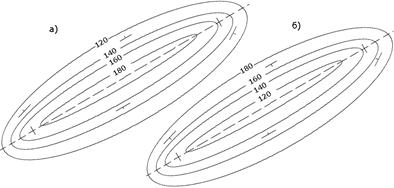

Рис. 1. Структурные карты брахискладок: а) антиклинальной; б) синклинальной

Определение угла падения. Выполняется с учетом заложения пласта. Заложением пласта в структурной геологии называется проекция на горизонтальную плоскость отрезка его линии падения, ограниченного двумя линиями простирания, проведенными в кровле или подошве пласта. Величину заложения а можно подсчитать в треугольнике АВС (рис. 2). Определение угла падения на структурной карте может быть выполнено для любой точки.

Рис. 2. Определение угла падения слоя по заложению

Рис. 3. Определение угла падения пласта на структурной карте

На рис. 3 приведена структурная карта периклинали. Для определения угла падения ее юго-восточного крыла наносят на карту заложение пласта АВ, соответствующее сечению стратоизогипс. Перпендикулярно ему откладывают отрезок АА1, равный превышению стратоизогипс в масштабе карты. Угол α может быть подсчитан в треугольнике АА1В по формуле tgα = Н /a, где Н – расстояние между двумя линиями простирания в масштабе карты, или замерен с помощью транспортира.

Оформление структурных карт. Структурные карты строятся либо на отдельном листе ватмана с координатной сеткой, либо на геологической карте с упрощенным геологическим строением. Буровые скважины наносятся на карту по координатам. Около буровой скважины в числителе указывается ее номер, а в знаменателе – высотная отметка опорного горизонта. Все сведения, необходимые для анализа структурной карты, должны быть приведены в оформлении карты. В названии ее указывается район и опорная поверхность. Например: «Структурная карта кровли эоценовых отложений Ростовской области». Должен быть указан обязательно масштаб карты и приведены подробные условные обозначения. На структурную карту наносятся: а) линии современного размыва опорной поверхности, т.е. линии выхода ее на дневную поверхность (штрих-пунктирной линией черного цвета); б) линии древнего размыва; в) проекции линии пересечения опорной поверхности с разрывным нарушением (штриховой линией красного цвета). Цвет стратоизогипс коричневый, в случае, если на карту наносятся стратоизогипсы нескольких разновозрастных опорных горизонтов, они должны быть разных цветов.

ЛЕКЦИЯ № 10: «Разрывы без смещения»

При возникновении в земной коре тектонических нарушений, превышающих пределы прочности горных пород, в них образуются разрывы. Разрывные нарушения могут происходить без существенного перемещения горных масс и проявляться в виде трещин или же сопровождаться относительным перемещением разобщенных блоков, образуя иногда весьма протяженные разломы.

Трещины. Все горные породы, претерпевшие тектоническое воздействие, обладают трещиноватостью. По степени проявления трещины можно разделить на открытые, закрытые или скрытые. Открытые трещины обладают четко видимой полостью, обычно более или менее открытой. В закрытых трещинах разрыв заметен невооруженным глазом, но стенки трещин сближены настолько, что полость практически отсутствует. Скрытые трещины при обычных наблюдениях не видны, они обнаруживаются лишь при раскалывании или прокрашивании горной породы.

Степень проявления трещин зависит от многих причин. Известно, что сеть трещин в породах, вскрытых в глубоких горных выработках, кажется значительно более редкой, чем в тех же породах, обнажающихся на поверхности, трещины в выработках более сжаты. Раскрытие их у поверхности обусловлено расширением горных пород, разгруженных от давления вышележащих толщ, а также процессами выветривания.
