Theme: Трехкомпонентные of system. Elements of a structure of the diagrams of a condition трехкомпонентных of systems

Lecture № 24 ФХС.

Пограничные кривые и поля первичной кристаллизации.

Все поле треугольника концентрации разделяется пограничными кривыми – ab, ef fc, cg, cd, gd на ряд участков называемых полями первичной кристаллизации (k-n-e-b-a-k), (b-e-f-c-d-b), (d-c-g-d).

4.Тройные точки – это три сходящиеся пограничные кривые на диаграммах состояния образуют тройные точки bef, в которых если кристаллизация не закончена в равновесии находится 4 фазы – это жидкость состава этой точки и три кристаллических соединения, поля кристаллизации которых находятся в этой точке.

В тройной точке «b» в равновесии жидкой фазы находится кристаллы АВ, АС, А₁В₁С₁ в равновесии жидкой фазы с находятся кристаллы АВ, АС, А₁В₁С_1.

5. Соединительные прямые и элементарные треугольники. Соединительные прямые – это прямые линии на трехкомпонентных диаграммах состояния, соединяющие точки составов индивидуальных химических соединений, имеющие сложные поля первичной кристаллизации. Например, АВ - А₁В₁С₁ ; А₁В₁С₁ – АС.

6. Бинодальные кривые – если в одну из частных двойных систем А-С составляющих трехкомпонентную систему имеется область ликвации, примыкающей к стороне АС треугольника, ограниченной линией Рm,Pl называется бинодальной кривой.

7. Кривые полиморфных превращений – при постоянной температуре совпадает с изотермой соответствующей температуре полиморфного превращения. Например: компонент В имеет две полиморфные модификации В’ B’’ с температурным превращением 1500 С, то кривая полиморфного превращения будет совпадать на трехкомпонентной диаграмме состояния с линией изотермы qS соответствующей 1500С.

In трехкомпонентных systems of independent parameters are temperature and concentration of two components. At нонвариантном a condition of system, when it is impossible to change temperature and concentration of components, when F=0 the maximal number of phases will be equal 4. In the condensed condition when р=1 a maximum quantity Fmax=3+1-1=3.

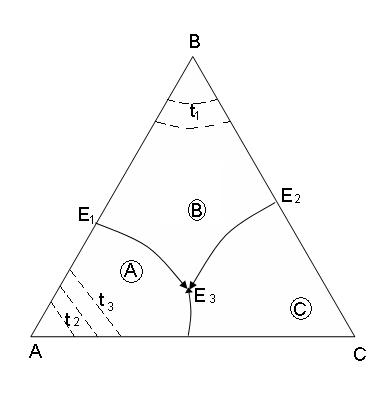

In a basis of methods of the graphic image of threefold systems lays равносторонний a triangle. On which parties postpone temperatures, as the corners are answered by(with) pure(clean) components And, In, From concentration 100 %, the quantity(amount) of ordinates will be 3. ordinates correspond(meet) to temperature плавления tA, tB, tC of pure(clean) components And, In and С.

The lateral surfaces represent the diagram двухкомпонентных of systems with эвтектикой Е1 Е2 Е3.
