Эксплуатация дифманометров

При эксплуатации дифманометров следят за чистотой прибора, за герметичностью соединительных линий и за положением вентилей на «+» и «-» линиях. При работе эти вентили должны быть полностью открыты, а уравнительный – закрыт. Примерно один раз в неделю или в тех случаях, когда показания прибора вызывают сомнение, проводят проверку «нулевой» точки дифманометра. Для этого, с разрешения начальника смены, открывают уравнительный вентиль и закрывают вентили на «+» и «-» линиях. Стрелка прибора, при таком положении вентилей должна установиться точно на «0». У приборов с пневматической или электрической дистанционной передачей нулевую точку определяют или по показаниям вторичного прибора, или по показаниям контрольного прибора, подключенного к линии выхода около дифманометра. После корректировки прибор включают в работу. Для этого, при открытом уравнительном вентиле открывают вентили на «+» и «-» линиях. После того, как эти вентили будут полностью открыты, закрывают уравнительный вентиль.

При измерении расходов и уровней жидкости в импульсных линиях, ведущих к дифманометру, могут появляться механические частицы, которые не должны попасть в измерительные камеры дифманометра. Для этого, в самых нижних точках импульсных линий устанавливают отстойники, которые периодически промывают рабочей жидкостью.

При измерении расходов жидкостей, в которых могут содержаться растворённые газы, в самых верхних точках импульсных линий устанавливают газосборники, откуда газ периодически должен удаляться.

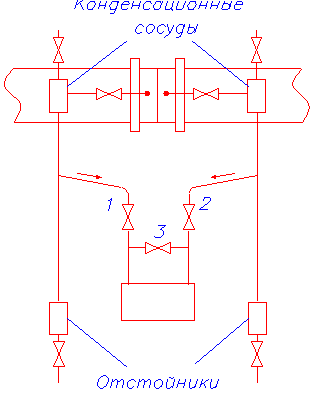

При эксплуатации дифманометров, измеряющих расход пара, нельзя допускать попадания пара в измерительные камеры дифманометра. Под действием высокой температуры может произойти деформация чувствительного элемента или чувствительный элемент может быть повреждён гидравлическими ударами при конденсации пара в измерительных камерах. Поэтому на импульсных линиях к дифманометру устанавливают конденсационные сосуды, которые заполняются конденсатом. После заполнения конденсационных сосудов и импульсных линий прибор включают в работу.

При продувках, сначала открывают вентиль 3 и обязательно закрывают вентили 1 и 2. После продувки, перед тем как открыть вентили 1 и 2, необходимо заполнить линии и конденсационные сосуды конденсатом. Заполнение осуществляют или за счёт конденсации пара в трубках или поступают следующим образом: закрывают вентили на точках отбора и через открытый верхний вентиль конденсационного сосуда заливают заранее подготовленный и охлаждённый паровой конденсат. После того, как линии и сосуды будут заполнены, закрывают вентили на конденсационных сосудах, открывают вентили после сужающего устройства, открывают вентили 1 и 2, закрывают уравнительный вентиль 3.
