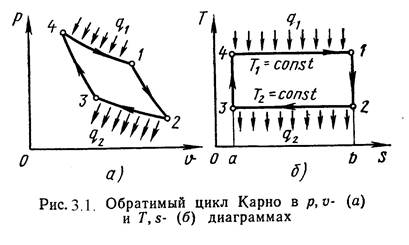

Циклом Карно называется круговой цикл, состоящий из 2-х изотермических и из 2-х адиабатных процессов. Обратимый цикл Карно в pυ- и Ts- диаграммах показан на рис.3.1.
1-2 – обратимое адиабатное расширение при s1=Const. Температура уменьшается от Т1 до Т2.
2-3 – изотермическое сжатие, отвод теплоты q2 к холодному источнику от рабочего тела.
3-4 – обратимое адиабатное сжатие при s2=Const. Температура повышается от Т3 до Т4.
4-1 – изотермическое расширение, подвод теплоты q1 к горячего источника к рабочему телу.
Основной характеристикой любого цикла является термический коэффициент полезного действия (т.к.п.д.).
ht = Lц / Qц, (3.8)
или
ht = (Q1 – Q2) / Q1.
Для обратимого цикла Карно т.к.п.д. определяется по формуле:
htк = (Т1 – Т2) / Т1. (3.9)
Отсюда следует 1-я теорема Карно:
|| "Термический к.п.д. обратимого цикла Карно не зависит от
|| свойств рабочего тела и определяется только температурами
|| источников".
Из сравнения произвольного обратимого цикла и цикла Карно вытекает 2-я теорема Карно:
|| "Обратимый цикл Карно является наивыгоднейшим циклом в заданном интервале температур"
Т.е. т.к.п.д. цикла Карно всегда больше т.к.п.д. произвольного цикла:
htк > ht. (3.10)
