Класификация полупроводниковых элементов

Основные группы:

1. Полупроводниковые резисторы;

2. Полупроводниковые диоды;

3. Биполярные транзисторы;

4. Полевые транзисторы;

5. Однопереходные транзисторы;

6. Тиристоры

1. Полупроводниковые резисторы;

А) линейные резисторы;

Б) варисторы;

В) тензорезисторы;

Г) терморезисторы;

Д) фоторезисторы;

А) Линейные резисторы

Полупроводниковый линейный резистор выполняется из однородного полупроводника чаще всего из n-типа с малой концентрацией примеси. Используется при изготовлении интегральных микросхем.

V – полупроводниковый

R - резистор, с увеличением t⁰ проводимость растёт.

Чаще линейные резисторы используют в БИС – больших интегральных схемах.

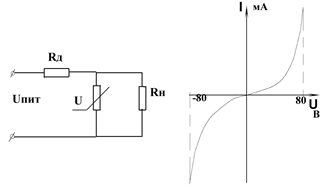

Б) Варистор - полупроводниковый резистор используют для защиты цепей от перенапряжений, имеет симметричную ВАХ. Варистор включается в цепь параллельно. Материал- карбид кремния, смешанный с глиной.

В) Тензорезистор — применяется для измерения механических деформаций и значение его сопротивления зависит от механического взаимодействия на n или p структуру проводника. Существует два типа тензорезисторов n-типа и p-типа L=Dl/l S=DR/R

г) Терморезисторы — изготавливают из материала

R которого резко зависит от температуры.

Существует два типа терморезисторов:

1. Позистор R­ с ­ t⁰

2. Термистор R¯ c ­ t⁰

Используются в качестве защиты от перегрева.
