Характеристики транзисторов

Характеристики делятся на статические и динамические.

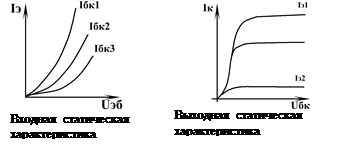

Статическая характеристика — зависимость входных от выходных параметров при фиксированных значениях.

Для входной характеристики фиксируется выходной параметр. Для выходной — входной параметр.

По второму закону Кирхгофа Е_п = I_кR_к + U_бэ.

1. Транзистор открыт U_кэ =0 Е_п=I_кR_к Þ I=E_п/R_к

2. Ток базы равен нулю Е_п = I_кR_к + U_бэ. I_к=0, Þ Е_п = U_бэ

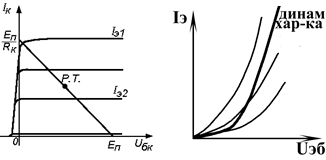

РТ – рабочая точка для линейного режима работы транзистора, выбирается в центре динамической характеристики транзистора.
