Требования к технологичности конструкции деталей машин
Мероприятия по снижению количественных показателей ТКИ
Лекция 13. Обработка КИ на технологичность
Мероприятия по обеспечению ТКИ:
· обработка конструкции на технологичность, разработка изделия при подготовке производства;
· совершенствование условий выполнения работ при производстве, эксплуатации и ремонте;
· количественная оценка ТКИ;
· технологический контроль конструкторской документации;
· подготовка и внесение изменений в конструкторскую документацию по результатам технологического контроля, обеспечивающих достижения базовых значений показателей технологичности. Учитывается вид изделия, степень новизны и сложности, перспективность, объем выпуска, условия изготовления, ТО, ремонта и монтажа вне предприятия изготовителя. 80% конструктивных решений переходит от изделия к изделию. Конструкторская и технологическая преемственность – один из главных принципов целесообразной подготовки производства.
|
|
· повышение серийности изделия и его основных частей (при изготовлении, сборке, испытании) благодаря стандартизации, унификации, обеспечения конструкторского подобия;
· применение высокопроизводительных и малоотходных технологических процессов;
· применение высокопроизводительных средств технологического оснащения;
· применение рациональных сортаментов и марок материалов;
Конструкция должна удовлетворять требованиям к изготовлению, эксплуатации и ремонту, простым и экономичными методами, то есть конструкция должна:
· быть простой по конфигурации;
· состоять из стандартных и унифицированных конструктивных элементов или быть стандартной в целом;
· иметь надежные базы;
· должна позволять применение высокопроизводительных методов обработки.
Вид заготовок: Способ получения – в зависимости от выпуска и типа производства. По форме и размерам должна приближаться к готовой детали (это способствует снижению количественных показателей технологичности).
Размеры, требования к отклонениям формы, шероховатость устанавливаются в зависимости от требуемой надежности. Изменение этих требований оказывает влияние на трудоемкость, себестоимость, материалоемкость.
Например: требования к отверстиям:
§ должны быть сквозными (по возможности);
§ диаметры соосных отверстий должны изменяться постепенно.
При окончательном выборе конструкции учитываются особенности различных методов обработки и возможности производства. Конструкция детали должна обеспечивать возможности применения прогрессивных технологий: типовых, безлюдных, малоотходных, энергосберегающих.

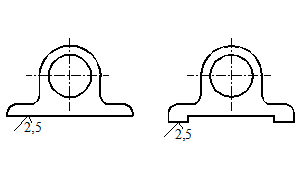

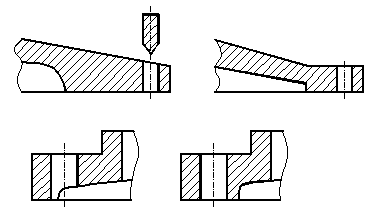

Рисунок - Обеспечение нормальных условий врезания
и выхода инструмента.
