Расстояние. Ухудшение качества связи

Ухудшение качества связи

Производительность спутникового канала связи зависит от трех факторов:

· расстояния между антенной наземной станции и антенной спутника;

· в нисходящем канале — от расстояния между антенной наземной станции и "точкой прицела" спутника;

· атмосферного поглощения.

Рассмотрим данные факторы подробнее.

Напомним формулу для расчёта потерь в свободном пространстве

(4)

Здесь

Р_t — мощность сигнала на передающей антенне;

Р_r — мощность сигнала на принимающей антенне;

— длина волны несущей;

d ‑ расстояние между антеннами.

Величины d и l измеряются в одних единицах (например, в метрах).

Чем выше частота сигнала (т.е. чем меньше его длина волны), тем большими будут потери. Для геостационарного спутника потери в свободном пространстве на экваторе составляют:

(5)

Потери для точек земной поверхности, удаленных от экватора, но все еще видимых со спутника, будут несколько больше. Максимальное расстояние (от спутника до горизонта) для геостационарного спутника равно 42 711 км. Потери в свободном пространстве при прохождении сигналом такого расстояния равны:

(6)

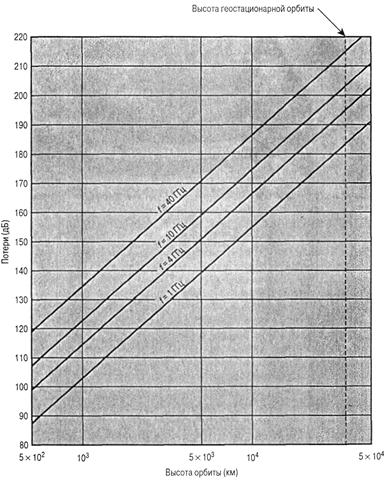

Затухание сигнала как функции частоты и высоты орбиты показано на рис. 7.

Рис. 7. Минимальные потери в свободном пространстве как функция высоты орбиты
