СТ 10
Светодальномер топографический
Фазовый метод измерения временного интервала излучения импульса электромагнитных волн.

Блок-схема светодальномера
а)
Передатчик и приемник импульса излучения
| Устройство введения поправок за «Р» и «t» | Звуковая сигнализация о приеме отражённого сигнала | Вычислительное устройство | Контрольное устройство правильности функционирования дальномера
|


Панель управления
Цифровое табло

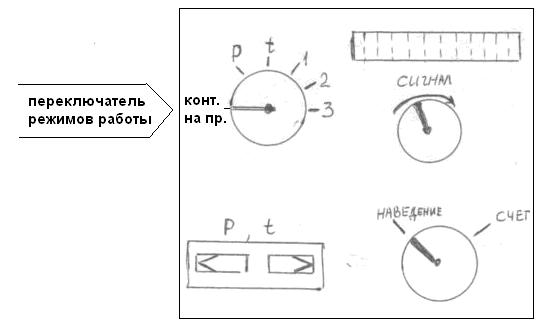

б)


Передатчик и
приемник
излучения












поправки P и t звуковая сигнал. контрольное устройство


вычислительное
устройство
![]() |
панель управления
цифровое табло

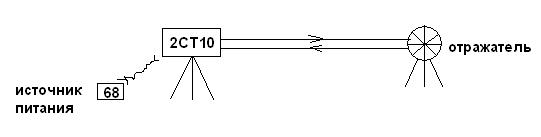

в)

- Установить и подготовить прибор к работе (горизонт. центрирование)
- Подключить питание
- Установить отражатель
- Проверка напряжения
- Установка давления
- Установка температуры
- Установка режима работы
- Отрегулировать мощность отр. сигнала
- Установить «счёт»
- Перевод «наведение»
- Установка блока контр. отсчёта и сверка контр. данных
Лазерный дальномер
(лазерная рулетка)
DISTO фирмы «Лейка»
с пассивным отражателем.
| Автономное батарейное питание 12в | Лазерный излучатель (полупроводниковый оптический квантовый генератор ОКГ или лазер) | Фотоприемное устройство | Вычислительное устройство (микро ЭВМ) |
| Цифровое табло | |||
Панель управления
|
d 100 м
md ±2мм
Стоимость 23 тыс.
Передатчик и приемник импульса излучения
Контрольное устройство правильности функционирования дальномера
