Подводное бетонирование. Методы подводного бетонирования (см

Методы подводного бетонирования (см. рис. 5.9) применяют для возведения под­водных частей сооружений, например затопленных оголовков русловых во­дозаборов, днищ их опускных колодцев и наносных станций (при погруже­нии без водоотлива), а также при их ремонте и восстановлении. Подводное бетонирование выполняют различными методами, в том числе методом вер­тикально перемещающейся трубы (ВПТ), восходящего раствора (ВР), ук­ладкой бункерами, втрамбованием бетонной смеси, укладкой в мешках.

Подводное бетонирование методом вертикально перемещающейся трубы (ВПТ) заключается в непрерывной подаче бетонной смеси по

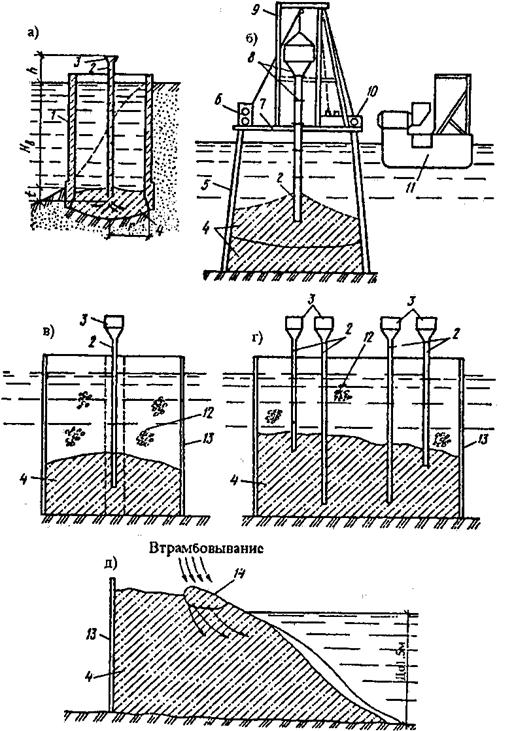

Рис. 5.9 – Методы подводного бетонирования конструкций

а - укладка бетонной смеси способом ВПТ (в подушку опускного колодца), б - бетонирование способом ВПТ с плавучим бетонным заводом, в - бетонирование способом ВР с шахтой, г - то же, без шахты, д - бетонирование способом втрамбовывания бетонной смеси; 1 - опускной колодец, 2 - заливочные трубы, 3 - воронка, 4 - свежеуложенная и уложенная бетонная смесь, 5 - бездонный железобетонный ящик, 6 - лебедка, 7 - рабочая площадка, 8 - соединение звеньев трубы, 9 - башенный подъемник, 10 - загрузочный ковш, 11 - плавучий бетонный завод, 12 - крупный заполнитель, 13 - опалубка, 14 - новая порция бетонной смеси

опущенной сквозь толщу воды и погруженной в смесь на дно трубе в условиях, исключающих вымывание цемента. Только верхний слой первой порции бетонной смеси соприкасает­ся с водой, остальная смесь, поступающая через нижнее отверстие трубы, остается защищенной верхним слоем от контакта с водой (рис. 5.9, а, б). Бетонирование этим методом можно производить при глубине воды до 50 м и толщине укладываемого слоя бетона не менее 1 м.

Бетонирование методом восходящего раствора (ВР), или методом раздельного бетонирования, осуществляется путем подачи цементного раствора в опалубленную подводную стену (или массив - блок), предварительно загруженную крупным заполнителем. При этом бе­тонирование может выполняться: безнапорным (гравитационное), когда заливочные трубы устанавливают в решетчатых ограждающих шахтах и распространение раствора в пустоты крупного заполнителя происходит под действием массы раствора (рис. 5.9, в); напорным (инъекционный метод), когда установленные в блоке трубы засыпа­ют крупным заполнителем и распространение раствора обеспечивается дав­лением, создаваемым массой столба раствора в трубах или растворонасосом (рис. 5.9, г); напорным бетонированием с вибрацией (вибро­нагнетательный метод), когда распространение раствора в пустотах заполнителя обеспечивается давлением, создаваемым растворонасосом, и воздействием вибраторов, устанавливаемых отдельно от заливочных труб на расстоянии, не превышающем радиуса действия этих труб.

Бетонирование укладкой бетона бункерами (бадьями, ящиками, грейферами) выполняют путем опускания их под водой на осно­вание опускаемого блока или ранее уложенный слой бетона и последующим выпусканием бетонной смеси через раскрывающееся дно или затвор.

Бетонирование методом втрамбования бетонной смеси применяют при глубине воды до 1,5 м. Бетон укладывают с берега от уреза воды или с бетонного островка, причем последующие порции смеси укла­дывают и втрамбовывают в ранее уложенные, но еще не схватившиеся (рис. 5.9, д). Таким образом, с водой соприкасается только бетон, а втрамбовы­ваемая смесь остается изолированной от воздействия воды. Для укладки бе­тона в мешках применяют мешки, на 2/3 заполненные бетонной смесью. Ра­боты выполняют водолазы, которые укладывают мешки вперевязку.
