Прокладка подземных сетей водопровода и канализации в пределах городской застройки может быть раздельной и совмещенной. При совмещенной прокладке нескольких трубопроводов в одной траншее (рис. 6.6, а) объемы земляных работ уменьшаются на 35... 40 %, а стоимость их строительства - на 15... 30 %. Прокладка сетей различного назначения в одной траншее хотя и рациональнее раздельной, но имеет свои недостатки (трудность устранения аварий и ремонта, коррозия труб и др.). Учитывая недостатки раздельной и совмещенной прокладки подземных сетей в грунте, в последнее время все чаще практикуют их прокладку в проходных и непроходных каналах, коллекторах или тоннелях. Причем если прокладка в непроходных каналах и коллекторах снижает только влияние окружающей среды на срок службы трубопроводов, то прокладка их в общих проходных каналах (рис. 6.6, б) обеспечивает возможность обслуживания сетей.

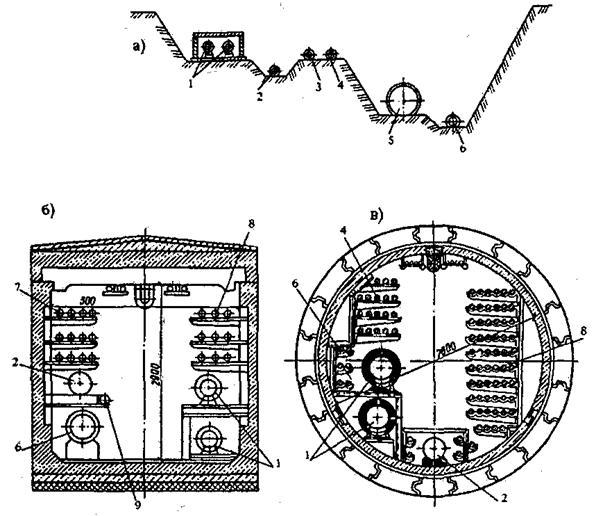

Рис. 6.6. Совмещенная прокладка трубопроводов
а – в одной траншее, б - в проходном канале прямоугольного сечения, в - то же, круглого сечения
|
|
Расположенные в проходных коллекторах трубопроводы различного назначения меньше подвергаются коррозии, что удлиняет сроки их службы; они не воспринимают динамических нагрузок от проходящего транспорта. Коммуникации доступны для ежедневного наблюдения и при возникновении дефектов имеется возможность быстрейшего их устранения. Ремонт, прокладку дополнительных или замену ранее проложенных коммуникаций выполняют без разрытия грунта и разрушения дорожных покрытий, так как производят через монтажные камеры и люки. Проходной коллектор, вмещающий в себе наряду с трубопроводами и другие коммуникации (кабели и т.п.), занимает площадь в 1,5... 2 раза меньше требуемой при раздельной их прокладке.
Трубопроводы внутри канала или коллектора прокладывают через оставляемые в них через 100... 200 м специальные монтажные проемы шириной 10... 15 м по временным или постоянным скользящим опорам. Трубопроводы сваривают в секции и подают внутрь коллектора, постепенно удлиняя плеть до 100 м.
