Горизонтальная МНЛЗ

Технологическая ось машин этого типа расположена горизон­тально или наклонена на угол до 15-20° к горизонтали. Схема горизонтальной МНЛЗ приведена на рисунке 28.

Машина имеет следующие основные технологиче­ские узлы: металлоприемник 1 — емкость, футерованную огнеупорным кирпичом; металлопровод 2 — узел, подающий металл в кристаллизатор, состоящий из металлического корпуса и огне­упорного стакана из нитрида бора, карбида кремния и т. п.; кристаллизатор 3 — медный или комбинированный (медь—графит) холодильник, охлаждаемый водой; зону вторичного охлаждения 4 в виде рольгангов; тянущее устройство 5, обеспечивающее периодическое вытягивание слитка; устройство для резки слитка 6.

Сталь из разли­вочного ковша поступает (см. рисунок 28) в футерованный металлоприемник, жестко соединенный с кристаллизатором посредством огнеупор­ного стакана.

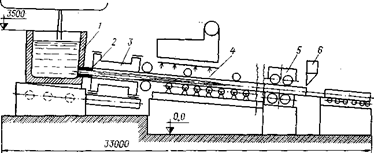

Рисунок 28 – Схема горизонтальной МНЛЗ (обозначении в тексте)

Зона вторичного охлаждения представляет собой роль­ганг с системой водяных форсунок. Далее расположен механизм периодического вытягивания слитка. Механизм перемещает слиток вперед на 20—50 мм, затем возвращается назад, после чего цикл повторяется; во время обратного движения механизма слиток остается неподвижным, либо несколько осаживается назад. Число циклов изменяется от 20 до 100 в минуту.

Периодическое вытягивание слитка заменяет качание кристаллизатора, используемое на верти­кальных и криволинейных машинах для предотвращения зависания и разрывов корки слитка в кристаллизаторе. За механизмом вытяги­вания расположена газорезка и рольганг с приводными роликами. Горизонтальные МНЛЗ применяют для отливки сортовых слит­ков небольшого сечения толщиной менее 150—200 мм; скорость разливки достигает 4 м/мин. Основные преимущества горизонталь­ных машин — малая высота, меньшее количество и масса оборудо­вания и, следовательно, меньшая стоимость их строительства.
