Основные параметры базовых моделей передвижных на рельсовом ходу и приставных башенных кранов регламентируются ГОСТ 13556—91.
В курсовом проекте на стадии эскизной проработки башенного крана для определения основных линейных и массовых параметров крана используются эмпирические зависимости (таблицы 3 и 4) [3,4].
Таблица 3
Ориентировочные размеры элементов башенного крана с неповоротной башней и балочной стрелой
| Параметр | Расчетные формулы |
| Размеры, м: Габаритные размеры поперечного сечения башни – квадрат со стороной Габаритные размеры поперечного сечения решетчатой горизонтальной стрелы (в среднем сечении), треугольник высотой Высота от головки рельса до шарнира пяты стрелы Высота головки башни (от центра пяты стрелы до центра верхних блоков): бóльшие значения относятся к кранам большой грузоподъемности Расстояние от оси вращения крана до пяты стрелы Расчетная длина противовесной консоли от оси вращения крана до центра противовеса Колея и база ходовой части крана Расчетная длина горизонтальной стрелы |
|
Примечание.
- максимальная высота подъема груза, м;
- максимальный вылет, м; QH – номинальная грузоподъемность, т.
|
|
|
Расчетная схема башенного крана с неповоротной башней и балочной стрелой приведена на рисунке 10.
Таблица 4
Ориентировочные массы элементов башенного крана с неповоротной башней и балочной стрелой
| Параметр | Расчетные формулы |
| Массы, т: Общая масса крана Масса металлоконструкции крана Масса механизмов и электрооборудования Масса балласта Масса стрелы Масса противовесной консоли Масса лебедки подъема груза Масса лебедки передвижения грузовой тележки Масса механизма вращения крана Масса механизма передвижения крана Масса крюковой подвески Масса грузовой тележки Масса ходовых тележек (4 комплекта) Масса кабины управления Масса противовеса |
GМЕТ = 0,55 GК = 115,0
GМЕХ = 0,25 GК = 53,25
GБАЛ = 0,38 GК = 80,0
GС = 0,05 GК = 10,45
GП.К = 0,07 GК = 14,6
GЛ.Г = 0,03 GК = 6,27
GЛ.Т = 0,03 GК = 6,27
GВ.М = 0,03 GК = 6,27
GП.М = 0,04 GК= 8,36
GКП = 0,005 QН = 0,125
GТЕЛ = 0,01 GК = 2,09
GХ.Т = 0,06 GК= 12,5
GКАБ = 0,02 GК = 4,18
GПР =12,6
|
Примечание. GK – масса крана, т; М max – максимальный грузовой момент, кН×м; QH – номинальная грузоподъемность, т; - максимальная высота подъема груза, м.
а) б)

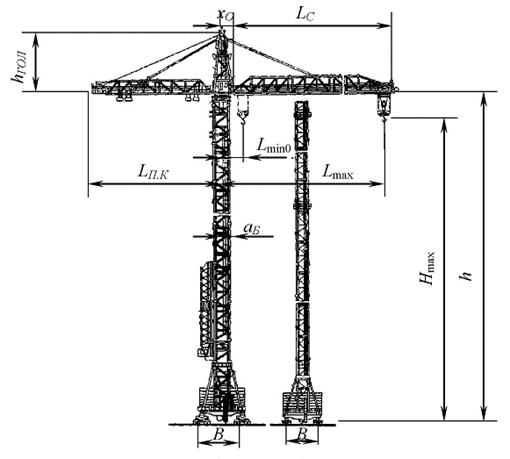

Рисунок 10 – Расчетная схема башенного крана с неповоротной башней передвижного (а) и стационарного (б)
