Защита при работе сосудов, работающих под давлением

Принципиальные схемы котлов:

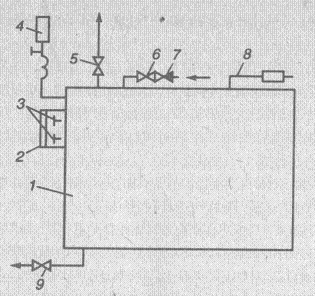

Рис. 3 - Схема парового котла

1 – котел; 2 – водоуказательное стекло; 3 – краны паровоздушные; 4 – манометр; 5 – вентиль паровоздушный; 6 – питательный вентиль; 7 – обратный клапан; 8 – предохранительный клапан; 9 – вентиль для спуска воды.

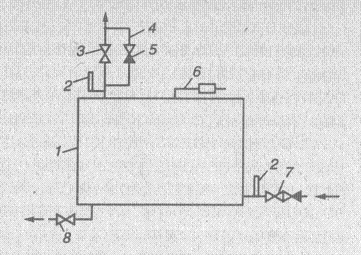

Рис. 4 - Схема водогрейного котла и арматуры

1 – котёл; 2 – термометр; 3 – вентиль водозаборный; 4 – обводная линия; 5 – обратный вентиль; 6 – предохранительный клапан; 7 – водоподводящий вентиль; 8 – вентиль спуска воды.

По правилам Ростехнадзора каждый паровой котел оборудуется: предохранительным клапаном (2 шт), манометрами (рабочий, контрольный), водоуказательными приборами, запорными вентилями и обратным клапаном на нагревательной линии питания котла водой, а также спускным вентилем (задвижкой).
