Техпроцессизготовления корпусов, рассмотренных в предыдущих разделах, включает всебя изготовление ложементов под антенны РВ, накладок, окантовок, кронштейнов для установки и крепления узлов агрегатов, получаемые листовой и горячей штамповкой, которые привариваются точечной контактной электросваркой и последующую механическую обработку пазов под антенны РВ и стыковочных поверхностей (рис. 3.12).
С целью снижения трудоёмкости изготовления и сборки отсеков существуют и другие способы их изготовления. В частности, формирование карманов под антенны РВ с помощью технологического процесса глубокой вытяжки и применение диффузионной сварки внутреннего набора к оболочке, вместо точечной контактной сварки (рис. 3.13), что значительно сокращает трудозатраты и позволяет:
1 Снизить "Сх" (лобовое сопротивление) изделия, на 20%за счет исключения сварных точек (Ктс).
2 Исключить механическую обработку пазов под антенны РВ и сократить цикл их изготовления.
3 Сократить номенклатуру входящих в сборку деталей.
4 Значительно повысить качество и аэродинамические характеристики изделия.

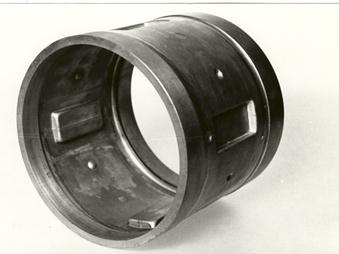

Рис.3.12
