ГЛАВА 9. Сетевые информационные технологии.

С появлением персональных компьютеров возникли локальные вычислительные сети (ЛВС). Они позволили поднять на качественно новую ступень управление производственными объектами, повысить эффективность использования ЭВМ, поднять качество обрабатываемой информации, реализовать безбумажную технологию, создать новые технологии. Объединение ЛВС и глобальных сетей позволило получить доступ к мировым информационным ресурсам.

Компьютерной сетью называют совокупность узлов (компьютеров, терминалов, периферийных устройств), имеющих возможность информационного взаимодействия друг с другом с помощью специального коммуникационного оборудования и программного обеспечения.

Размеры сетей варьируются в широких пределах – от пары соединенных между собой компьютеров, стоящих на соседних столах, до миллионов компьютеров, разбросанных по всему миру (часть из них может находиться на космических объектах).

В настоящее время компьютерные сети получили очень широкое распространение. Это вызвано несколькими причинами:

- объединение компьютеров в сеть позволяет значительно экономить денежные средства за счет уменьшения затрат на содержание компьютеров;

- компьютерные сети позволяют использовать почтовый ящик для передачи сообщений на другие компьютеры, что позволяет в наиболее короткий срок передавать документы с одного компьютера на другой;

- компьютерные сети, при наличии специального программного обеспечения (ПО), служат для организации совместного использования файлов.

В сетях применяются различные сетевые технологии. Каждой технологии соответствуют свои типы оборудования. Оборудование сетей подразделяется на активное и пассивное. Активное оборудование – это интерфейсные карты компьютеров, повторители, концентраторы; пассивное оборудование – это кабели, соединительные разъемы, коммутационные панели. Кроме того, имеется вспомогательное оборудование – устройства бесперебойного питания, кондиционирования воздуха и аксессуары – монтажные стойки, шкафы, кабели различного вида. С точки зрения физики, активное оборудование – это устройства, которым необходима подача энергии для генерации сигналов, пассивное оборудование подачи энергии не требует.

Оборудование компьютерных сетей подразделяется на оконечные системы (устройства), являющиеся источниками и/или потребителями информации, и промежуточные системы, обеспечивающие прохождение информации по сети. К конечным системам относят компьютеры, терминалы, сетевые принтеры, факс-машины, кассовые аппараты, считыватели штрих - кодов, средства голосовой и видеосвязи и любые другие периферийные устройства. К промежуточным системам относят концентраторы (повторители, мосты, коммутаторы), маршрутизаторы, модемы и прочие телекоммуникационные устройства, а также соединяющая их кабельная или беспроводная инфраструктура. Действием, «полезным» для пользователя, является обмен информацией между оконечными устройствами.

Все многообразие компьютерных сетей можно классифицировать по различным признакам:

- способ организации сети;

- территориальная распространенность;

- ведомственная принадлежность;

- скорость передачи информации;

- тип среды передачи;

- топология;

- организация взаимодействия компьютеров.

По территориальному признаку различают:

- локальные компьютерные сети – объединяют компьютеры, находящиеся недалеко друг от друга, например, стоящие в соседних комнатах, в одном здании;

- глобальные компьютерные сети – компьютеры могут находиться в разных городах и странах. Глобальные сети, как правило, объединяют несколько локальных сетей (см. рисунок 10.1).

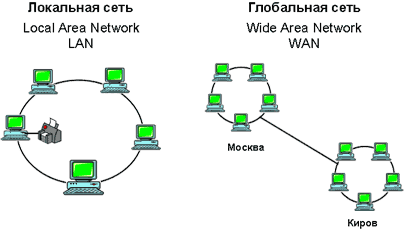

Рисунок 10.1- Локальная и глобальная сети

Каждая компьютерная сеть характеризуется своей архитектурой, которая определяется топологией, протоколами, интерфейсами, сетевыми техническими и программными средствами.

Все компьютеры в локальной сети соединены линиями связи. Геометрическое расположение линий связи относительно узлов сети и физическое подключение узлов к сети называется физической топологией. В зависимости от топологии различают сети: шинной, кольцевой, звездной, иерархической и произвольной структуры.

Различают физическую и логическую топологию. Логическая и физическая топологии сети независимы друг от друга. Физическая топология - это геометрия построения сети, а логическая топология определяет направления потоков данных между узлами сети и способы передачи данных.

В настоящее время в локальных сетях используются следующие физические топологии:

· физическая "шина" (bus);

· физическая “звезда” (star);

· физическое “кольцо” (ring);

· физическая "звезда" и логическое "кольцо" (Token Ring).

Сети с шинной топологией используют линейный моноканал (коаксиальный кабель) передачи данных, на концах которого устанавливаются оконечные сопротивления (терминаторы). Каждый компьютер подключается к коаксиальному кабелю с помощью Т-разъема (Т - коннектор). Данные от передающего узла сети передаются по шине в обе стороны, отражаясь от оконечных терминаторов. Терминаторы предотвращают отражение сигналов, т.е. используются для гашения сигналов, которые достигают концов канала передачи данных. Таким образом, информация поступает на все узлы, но принимается только тем узлом, которому она предназначается. В топологии логическая шина среда передачи данных используются совместно и одновременно всеми ПК сети, а сигналы от ПК распространяются одновременно во все направления по среде передачи. Так как передача сигналов в топологии физическая шина является широковещательной, т.е. сигналы распространяются одновременно во все направления, то логическая топология данной локальной сети является логической шиной.

Рисунок 10.2 – Шинная топология

Данная топология применяется в локальных сетях с архитектурой Ethernet (классы 10Base-5 и 10Base-2 для толстого и тонкого коаксиального кабеля соответственно).

Преимущества сетей шинной топологии:

· отказ одного из узлов не влияет на работу сети в целом;

· сеть легко настраивать и конфигурировать;

· сеть устойчива к неисправностям отдельных узлов. Недостатки сетей шинной топологии:

· разрыв кабеля может повлиять на работу всей сети;

· ограниченная длина кабеля и количество рабочих станций;

· трудно определить дефекты соединений

Топология типа “звезда”

В сети построенной по топологии типа “звезда” каждая рабочая станция подсоединяется кабелем (витой парой) к концентратору или хабу (hub). Концентратор обеспечивает параллельное соединение ПК и, таким образом, все компьютеры, подключенные к сети, могут общаться друг с другом.

Рисунок 10.3 – Топология типа «звезда»

Данные от передающей станции сети передаются через хаб по всем линиям связи всем ПК. Информация поступает на все рабочие станции, но принимается только теми станциями, которым она предназначается. Так как передача сигналов в топологии физическая звезда является широковещательной, т.е. сигналы от ПК распространяются одновременно во все направления, то логическая топология данной локальной сети является логической шиной.
Данная топология применяется в локальных сетях с архитектурой 10Base-T Ethernet. Преимущества сетей топологии звезда:

· легко подключить новый ПК;

· имеется возможность централизованного управления;

· сеть устойчива к неисправностям отдельных ПК и к разрывам соединения отдельных ПК.

Недостатки сетей топологии звезда:

· отказ хаба влияет на работу всей сети;

· большой расход кабеля;

Топология “кольцо”

В сети с топологией кольцо все узлы соединены каналами связи в неразрывное кольцо (необязательно окружность), по которому передаются данные. Выход одного ПК соединяется со входом другого ПК. Начав движение из одной точки, данные, в конечном счете, попадают на его начало. Данные в кольце всегда движутся в одном и том же направлении.

Рисунок 10.4 – Кольцевая топология

Принимающая рабочая станция распознает и получает только адресованное ей сообщение. В сети с топологией типа физическое кольцо используется маркерный доступ, который предоставляет станции право на использование кольца в определенном порядке. Логическая топология данной сети - логическое кольцо.

Данную сеть очень легко создавать и настраивать. К основному недостатку сетей топологии кольцо является то, что повреждение линии связи в одном месте или отказ ПК приводит к неработоспособности всей сети.
Как правило, в чистом виде топология “кольцо” не применяется из-за своей ненадёжности, поэтому на практике применяются различные модификации кольцевой топологии.
