Лекция 10. Производство монтажных работ. Основные положения технологии каменной кладки.

Способы транспортирования

Вид конструкций	Способы транспортирования	Примечания

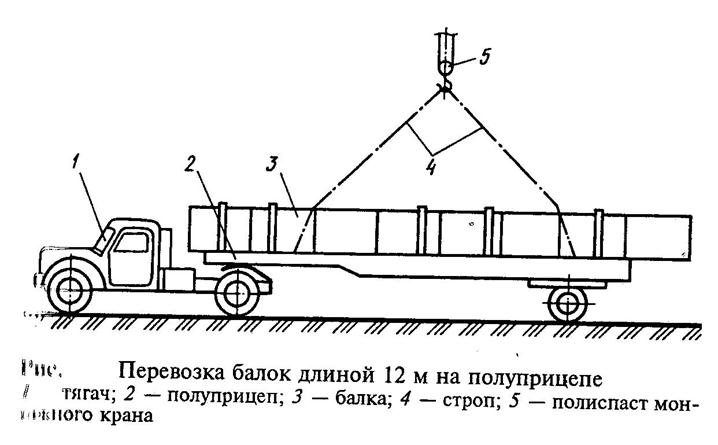

Колонны, настилы и др. длинномерные элементы	Автомобили платформенного (трейлерного типа) типа	(см. рис)
Стропильные фермы, балки	Автофермовозы (ж/б фермы до 30м)	ПФ-1218 с тягачом МАЗ-504А ж/б ферм длиной 12 и 18м и массой до 12т; ПФ-2124 с тягачом КрАЗ-258 ферм длиной 24м и массой до21т и др.
Панели стен, перегородки, диафрагмы жесткости, объемные блоки	Автопанелевозы (хребтовые, кассетные)	ПП-1407 г/п 13,5 т; ПП-1807 г/п 17,5 т УПП-1207 г/п 11,5 т; УПП-2008 г/п 20 т - кассетные
Крупногабаритные конструкции, супер-блоки массой 500-1500т и более	Автотрейлеры большой г/п с использованием устройств на воздушной подушке
Конструкции доставляемые в недоступные места наземного транспорта	Вертолетами на короткие расстояния, в зависимости от массы, габаритов, парусности (на внешней подвеске или в фюзеляже)
Элементы длиной <13,5м	ж/д платформы, полувагоны 12м

Складирование

Q = qсут*T, где

qсут – суточный расход конструкций, т(м3)

Т – норма запаса, сут

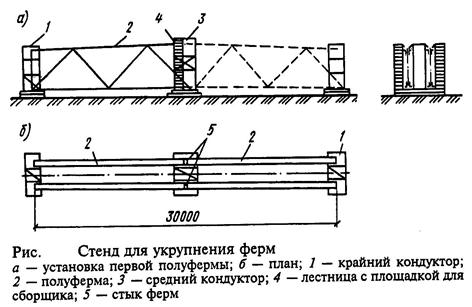

Укрупнение

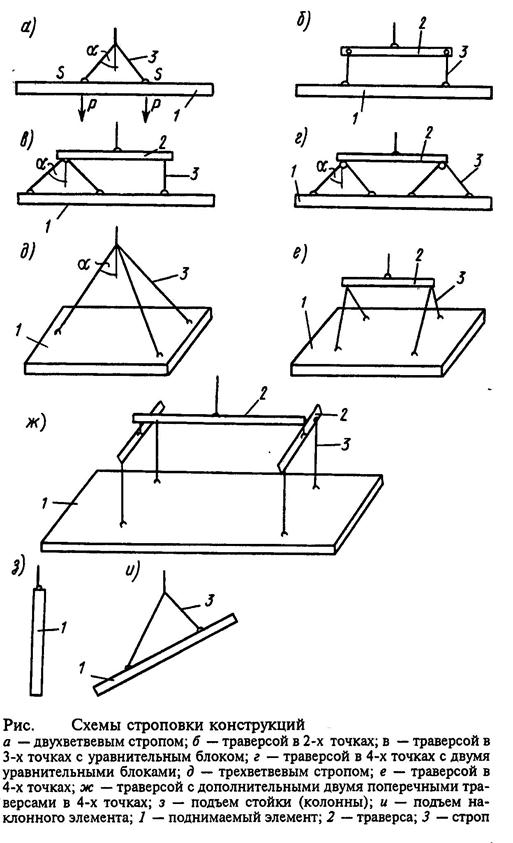

Строповка

Подъем (перемещение)

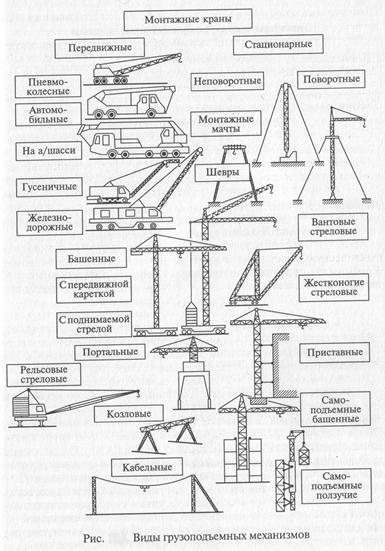

Монтажные средства	Технологические особенности	Вид монтажа	Примечание
Мобильные
Гусеничные краны	Маневренность, ограниченное подстреловое пространство может быть увеличено за счет гуська	Монтаж всех видов конструкций с движением в контуре здания и по периметру
Пневмоколесные краны	Мобильность, выносные опоры	То же
Автомобильные краны	Маневренность и мобильность. Ограниченно подстреловое пространство	Погрузо-разгрузочные работы, монтаж оборудования и малоэтажные здания
Вертолеты-краны	Подъем элементов на недоступную высоту, независимость от стр. площадки. Зависание 10-15мин. Динамичность монтажа	Высотные конструкции, недоступные другим кранам
Ограниченно-мобильные

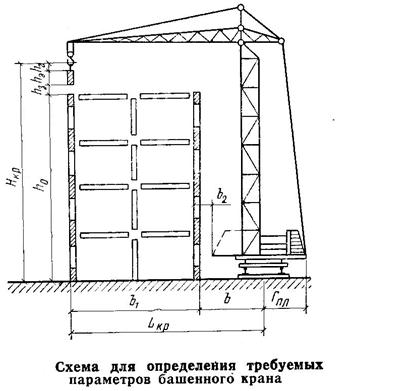

Башенные краны	Большое подстреловое пространство. Ограничение маневренности из-за подкранового пути. Трудоемкость перебазировки	Все виды в соответствии с параметрами крана
Козловые краны	Постоянная грузоподъемность крана, необходимость вписывания объекта в габариты крана	Обслуживание складов, монтаж тяжелого оборудования и объемно-блочных жилых домов
Мостовые краны	Входят в состав здания, перемещаются по рельсам вдоль пролета	Внутренний монтаж оборудования и конструкций
Кабельные краны	Перемещение груза вдоль несущего каната с ограниченным перемещением по горизонтали	Монтаж в труднодоступных другим кранам местах
Самоподъемные башенные краны	Имеют самоподьемную башню, опирающуюся на каркас	Высотные каркасные здания
Ползучие краны	Перемещаются по вертикали за счет последовательного перемещения обоймы и мачты с креплением к конструкции. Трубчатое или решетчатое исполнение	Трубчатые или решетчатые конструкции стальных башен
Немобильные
Монтажные мачты, подъемники и др.	Устанавливаются на спец основаниях и позволяют перемещать конструкции в пределах своих габаритов	Тяжелые конструкции без горизонтального перемещения
Домкраты	Г/п 3-200т, перемещают конструкции чаще по вертикали	Монтаж методом подъема или подращивания
Приставные башенные краны	Имеют неповоротную башню и поворотную стрелу. Устанавливаются на фундамент, крепятся к зданию. Высота >50м, высота наращиванием секций башни	Высотные компактные в плане здания.
