Строительные материалы из керамики

Стеновая керамика (к ней относятся все виды кирпича)

1.Кирпич глиняный обыкновенный или плотный

Требования к качеству:

Искривления из плоскости не должны превышать допустимых значений.

Количество отколов не должно быть больше двух на ребре.

Количество трещин (проверяются только сквозные) – суммарная длина не более 3,5 см.

Качество обжига – нормальное, без пережогов и недожогов.

Средняя плотность кирпича – 1,6-1,9 г/см³.

Теплопроводность 0,71-0,82.

По пределу прочности на сжатие и изгиб делится на марки: 75, 100, 125, 150, 175, 250, 300 (кг/см²).

Водопоглощение не менее 8%.

Морозостойкость не менее 15 циклов.

Применяется для несущих конструкций, влажных помещений и кладки печей.

2.Кирпич эффективный

Более низкая плотность (менее 1,4 г/см³),

низкая теплопроводность.

Бывает двух видов: с пористым черенком и с пустотами.

Требования к качеству те же самые, что и у плотного, кроме.

Водопоглащение не менее 6%.

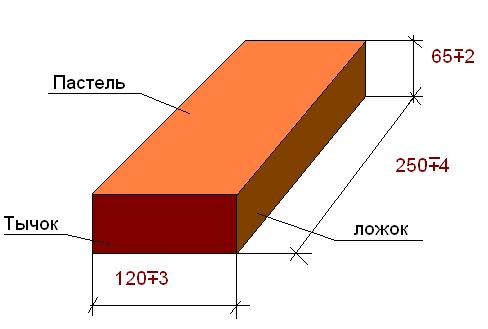

Бывает два типа размера: обычный 250 × 120 × 65 и – полуторный или модульный 250 × 120 × 88.

Этот кирпич нельзя применять для влажных помещений и печей. Используется для кладки наружных стен.

3. Лицевой кирпич

Более четкие размеры, более красивый внешний вид, морозостойкость не менее 25-35 циклов, три грани глазурованы, остальные нет.

4.Керамические камни или блоки.

Отличаются от кирпича большими размерами.

Облицовочная (отделочная) керамика.

Это различные виды облицовочной плитки и лицевой кирпич.

Облицовочная плитка делится на три вида:

• Для облицовки фасада;

• Для облицовки стен внутри помещения;

• Для облицовки пола.

Ко всем видам предъявляются требования:

1. Четкие грани и углы

2. Должны иметь правильную геометрическую форму

3. Гладкую и ровную лицевую поверхность без раковин, отколов и трещин.

4. Глазурь должна быть без выпуклостей, недоливов, натеков, пузырьков,

5. Для фасадной плитки – морозостойкость не менее 35 циклов

6.Водопоглощение плитки для пола, не должно превышать 4 %.

7. Плитки для пола должны быть, не скользкими, ударостойкими, износостойкими.

Форма, размеры, цвет, рисунок плиток может быть очень разнообразным.

Специальная керамика

К специальной керамике относятся:

Санитарно – техническая керамика (унитазы, смывные бачки), формуются из беложгущих глин методом литья в гипсовые формы.

Керамическая черепица –керамический кровельный материал, из легкоплавких глин. Бывает пазовая штампованная и пазовая ленточная, коньковая.

Черепица – прочная, долговечная, огнестойкая. Недостатки – тяжелая, требует большой уклон для обеспечения стока воды, трудоемкость устройства кровли.

Керамические канализационные и дренажные трубы – изготавливают из огнеупорных и тугоплавких глин. Канализационные трубы изготавливают с раструбом. После обжига на наружную и внутреннюю поверхность наносят глазурь и обжигают. Применяют для отвода агрессивных вод.

Керамзит легкий пористый материал ячеистого строения в виде гравия. Получается путём обжига легкоплавких глин, способных вспучиваться. Вспучивание глин происходит в результате выгорания органических добавок, добавленных в сырьевую смесь. Делится на марки по средней плотности (150, 200, 250, 300, 350, 400, 450, 500, 550, 600, 700, 800). Предел прочности при сжатии 0,3-5,5МПа. Водопоглощение 25-25 %.Морозостойкость более 15. Используется как теплоизоляционный материал.

Огнеупорные материалы должны длительное время выдерживать механические и химические воздействия при высоких температурах.

По степени огнеупорности делятся на:

Огнеупорные, выдерживают температуру 1580-1770.

Высокоогнеупорные, выдерживают температуру 1770-2000

Высшей огнеупорности, выдерживают температуру более2000.Огнеупоры бывают:

Кремнеземистые, получают из кварцевого песка с добавлением глины (1710-1750).

Алюмосиликаты, получают из огнеупорных глин и каолинов с добавлением отощающих добавок.
