Проверка допустимости колебания напряжения для работающих двигателей и освещения при пуске АД

При понижении напряжения на зажимах работающего двигателя он несколько снизит свою скорость. Если его максимальный вращающий момент m_M окажется меньше тормозного, то двигатель может остановиться (рис.8.8).

Рис.8.8. Влияние колебаний напряжения на работу двигателя.

Допустим, что двигатель работает при номинальном напряжении (U^*_Д =1), при постоянном моменте сопротивления К_З = 1 и при номинальном скольжении в рабочей точке 1 (рис. 8.8). Пускается соседний АД, напряжение снизилось:

- Вариант а) до U^*_Д =0,9 - режим перешел в точку 2, где вращающий момент меньше тормозного, скорость уменьшилась, режим переместился в точку устойчивой работы 3;

- Вариант б) до U^*_Д =0,7 – во всем диапазоне скоростей (скольжений) вращающий момент меньше тормозного, двигатель тормозится и может остановиться.

Условие устойчивости работающего двигателя: . (8.14)

ГОСТ [12] устанавливает допустимые границы колебаний напряжения на зажимах осветительных приборов в зависимости от частоты повторения этих колебаний (рис.8.9). Колебания напряжения, вызванные пусками АД, должны удовлетворять нормам ГОСТ.

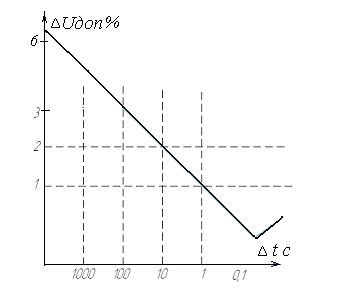

Рис.8.9. Допустимая величина колебаний напряжения в зависимости от интервала между ними.
