Явление феррорезонанса
В нелинейной цепи, имеющей катушку с ферромагнитным сердечником можно достичь резонанса изменением значения приложенного напряжения. Это объясняется тем, что индуктивность катушки с ферромагнитным сердечником зависит от значения тока и, следовательно, изменяется при изменении напряжения на зажимах всей цепи. Это явление называют явлением феррорезонанса.
В феррорезонансных цепях может существовать несколько режимов, в них возможны скачки тока, которые сопровождаются изменением знака угла сдвига фаз тока и напряжения.

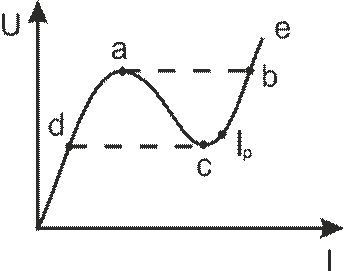

Входная ВАХ контура с последовательным соединением катушки с ферромагнитным сердечником и конденсатора для первой гармоники (без учета высших гармоник и потерь) получают сложением ВАХ элементов с учетом противоположности фаз.
Зависимость U(UR) для эквивалентных синусоид можно получить определяя UR при заданном U, как проекцию точки пересечения кривой UL-UC c окружностью радиуса U и с центром в начале координат, на ось абсцисс ().
|
|
При I> Ip напряжение UL на катушке остаётся почти неизменным при значительном изменении внешнего напряжения U. На этом явлении основано устройство ферромагнитных стабилизаторов напряжения, предназначенных для поддержания постоянства напряжения у приёмника, включенного параллельно катушке.
С учетом потерь высших гармоник
