Различают три основных типа схемного изображения устройств:
1. Структурная схема – наиболее общее обозначение составляющих частей схемы и связей между ними.
2. Функциональная схема
3. Принципиальная схема.
Функциональная схема показывает логическую последовательность и взаимосвязь элементов устройства. Степень подробности функциональной схемы может быть различной (в порядок от структурной до принципиальной).
Управляющий автомат Мили характеризуется следующими функциями:
1. Функция перехода ;
2. Функция выходных сигналов .
Общая структура автомата Мили следующая:
СФВС – схема формирования выходных сигналов.
Методика синтеза автомата Мили включает те же пункты, что и методика синтеза автомата Мура.

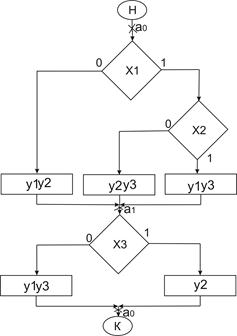

Пример:
Шаг 1. Отметка состояний автомата Мили.
Состояние a0 отмечается до начала и после конца выполнения алгоритма.
Состояние ai автомата Мили отмечается вход каждой вершины, которая следует за операторной (или наоборот операторных вершин).
В общем случае число состояний автомата Мили меньше числа состояний автомата Мура. Множество состояний в данном примере: A = {a0, a1}, М = 2. Необходимая разрядность кода состояния:
R = ]log22[ = 1 à {Q1}, то есть требуется один триггер памяти.
Шаг 2. Таблица кодов состояний:
am | Q1 |
a0 | |
a1 |
Шаг 3. Таблица переходов автомата Мили:
Текущее состояние | Последующее Состояние | Х | У | Тi | ||
Состояние | Код | Состояние | Код | |||
a0 | a1 | y1 y2 | T1 | |||
a1 | y2 y3 | T1 | ||||
a1 | x1 x2 | y1 y3 | T1 | |||
a1 | a0 | y1 y3 | T1 | |||
A0 | x3 | y2 | T1 |
Шаг 4. ФВП:
Шаг 5. ФВС (МО).

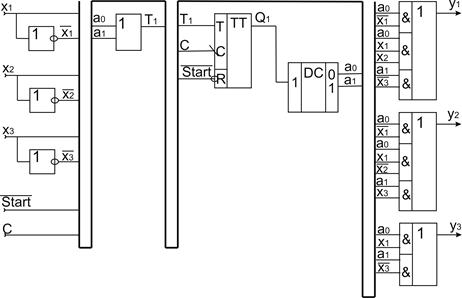

Шаг 6. Логическая схема автомата Мура:
