Макроисследования металла

Сущность этого метода заключается в изучении специально подготовленных образцов или отпечатков с них невооруженным глазом либо при небольшом увеличении. Наиболее распространенные способы подготовки к макроисследованию - снятие серных отпечатков и травление образцов для выявления их структуры. Из слитков или изделий вырезаются плоские образцы – темплеты, крупные слитки разрезаются вдоль и поперек, как показано на рис. 7.9. Нужные поверхности шлифуются до полного устранения крупных неровностей и царапин. Для снятия серного отпечатка фотобумагу вымачивают в 5 %-ном растворе серной кислоты, а затем прикладывают к отшлифованной поверхности. После появления отпечатка

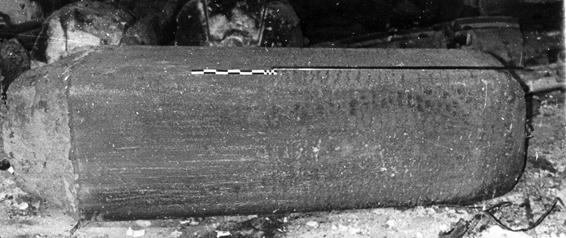

Рисунок 7.7 – «Пояса» на поверхности нижней части блюмингового слитка

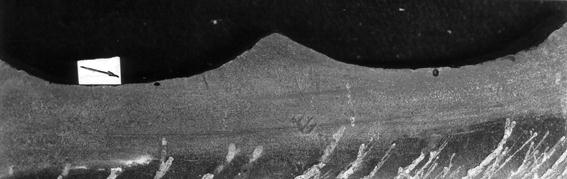

Рисунок 7.8 – Подкорковые пузыри у поверхности листового слитка массой 27 т (поперечный разрез слитка)

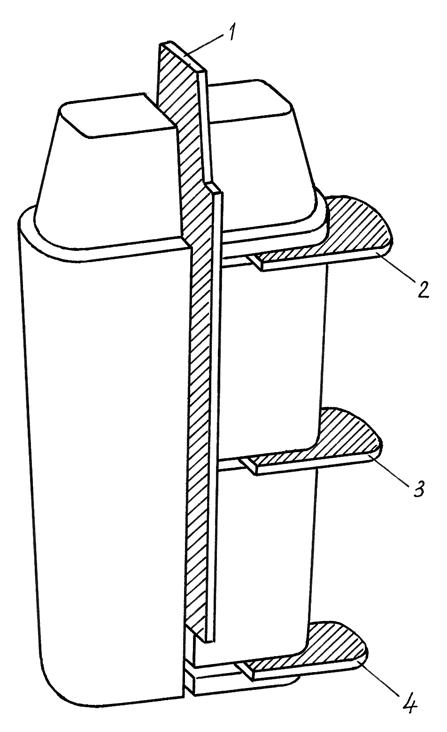

Рисунок 7.9 – Схема порезки опытного слитка:

1 – продольный темплет; 2, 3, 4 – поперечные темплеты

достаточной интенсивности его промывают, закрепляют в обычном фотографическом фиксаже, опять промывают и просушивают. О распределении серы и внутренних дефектов судят по степени потемнения отпечатка в различных местах.

Кристаллическую структуру и некоторые внутренние дефекты выявляют в результате травления образцов. Реактив для травления подбирается в зависимости от марки стали и вида определяемой структуры. При исследовании готовых изделий (рельсы, лист) или заготовок вырезают поперечные темплеты через все их сечение. В слитках могут вырезаться продольные и поперечные темплеты из их отдельных участков.

В качестве примера на рис. 7.10 приведены фотографии серного отпечатка и макроструктуры продольного темплета 51т кузнечного слитка стали 55Х.

На серном отпечатке проявляется распределение сульфидов в слитке и основные его кристаллические зоны. На фотографии макроструктуры помимо кристаллического строения выявляются внутренние трещины и прочие дефекты.

По серным отпечаткам и фотографиям макроструктуры составляют условные схемы кристаллической структуры слитков, как показано на рис. 7.11 и 7.12.

Чем больше конусность слитка, тем больше угол между нитями, образующими внеосевую неоднородность, и прилегающей к ним поверхностью слитка. Поэтому повышенная конусность способствует рассредоточению в разные стороны линий внеосевой неоднородности.
