Выемка мягких и плотных пород карьерными мехлопатами

Наиболее рациональная выемка торцевым забоем при сквозной заходке, т.к. угол поворота экскаватора не превышает 90º, наиболее удобна подача транспортных сосудов под погрузку, минимальные простои из-за наращивания и перемещения транспортных коммуникаций.

При выемке фронтальным забоем средний угол поворота экскаватора возрастает до 110º – 140º и кроме того необходимы частые передвижки из-за малой ширины забоя, что снижает производительность экскаватора. Поэтому фронтальный забой применяют только при раздельной выемке.

Отличительные особенности выемки мягких пород: постоянство высоты забоя; относительно легкие условия экскавации; возможность применения ковшей увеличенной емкости.

Профиль забоя соответствует траектории движения ковша им имеет угол откоса 70º - 80º. Толщина срезаемой стружки составляет 0,2 – 1,0 м.

Высота забоя не должна превышать:

В сыпучих породах:

Минимальная высота забоя, обеспечивающая наполнение ковша за одно черпание, составляет не менее 2/3 высоты напорного вала экскаватора.

Ширина нормальной заходки ограничивается радиусом черпания R_чу. Различают внутреннюю и внешнюю части торцевого забоя l ₁<R_чу.

Ширину внешней части l₂ принимают из условия нормального заполнения ковша без выталкивания породы из забоя. Это достижимо если угол поворота экскаватора в сторону выработанного пространства не превышает 45º, при этом l₂ = 0,7 * R_чу. Тогда ширина нормальной заходки составит:

При автомобильном транспорте применяют продольные заходки – панели, а также поперечные заходки.: Часто применяют узкие заходки шириной

с двухсторонней погрузкой автосамосвалов.

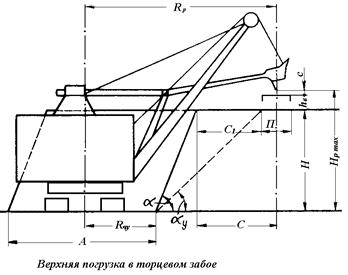

Верхняя погрузка в торцевом забое сквозной заходки мехлопатой с удлиненным рабочим оборудованием чаще применяется при ж.д. транспорте. Заходки обычно нормальные, ширина их А_н определяется также, как и при нижней погрузке. Максимальная высота забоя:

- по условию использования максимальной высоты разгрузки определяется по выражению:

где - высота транспортного сосуда;

- безопасное расстояние между кузовом и ковшом в момент разгрузки (= 0,5 – 0,7 м).

- по условию полного использования радиуса разгрузки:

В устойчивых породах, когда α =60-70º, высота уступа ограничивается высотой разгрузки, а в мягких породах – радиусом разгрузки.

Тупиковые экскаваторные заходки при ж.д. транспорте применяют иногда при узких рабочих площадках, что не является нормальным. При любом виде транспорта в тупиковых заходках по условиям эксплуатации нормальная ширина траншейного забоя составит:

а минимального узкого забоя:

где - зазор между откосом борта траншеи и кузовом экскаватора, м.
