Нивелирование поверхности

Для получения крупномасштабного топографического плана участка, отведенного под строительство на местности со слабовыраженным рельефом, производят нивелирование поверхности. Имеется два способа нивелирования поверхности, а именно: по квадратам и по магистралям. На открытой местности с помощью теодолита и стальной ленты разбивают сетку квадратов со сторонами 10, 20, 30, 40, 50 метров в зависимости от сложности рельефа. Вершины квадратов закрепляют колышками.

Рис. Схема нивелирования

поверхности по квадратам

с одной точки

Одновременно с разбивкой сетки квадратов ведут съемку ситуации. Порядок нивелирования вершин квадратов зависит от размеров площадки. При небольших размерах нивелирование может быть выполнено с одной постановки нивелира. В этом случае нивелир устанавливают в середине площадки и с этой станции берутся отсчеты по рейке, последовательно устанавливаемой на вершинах квадратов. При этом отсчеты берутся только по черной стороне рейки и записываются в нивелирный журнал. Отметку репера на одну из вершин квадрата передают нивелированием из середины с отсчетами по двум сторонам рейки

По отметке данной вершины и отсчету по рейке вычисляют горизонт прибора, и далее отметки всех вершин квадрата.

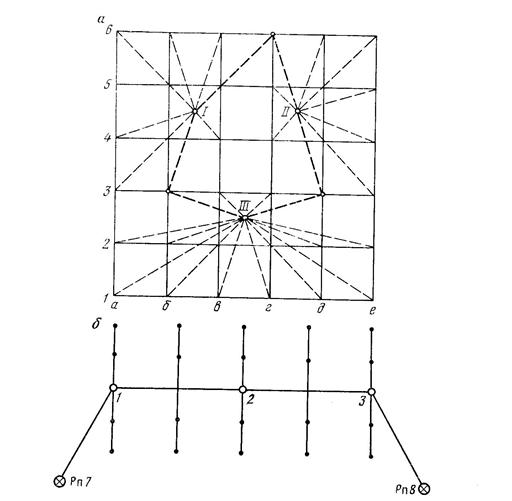

Рис. Схемы нивелирования поверхности по крадратам с трех точек и по магистралям

На застроенной территории нивелирование поверхности производится по магистральным линиям и поперечникам к ним. Для этого прокладываются совмещенные теодолитные и нивелирные ходы, разбивают поперечники, а на них через равные промежутки намечают точки, подлежащие нивелированию. Разбивают поперечники перпендикулярно линии магистрали и на них через равные промежутки намечают точки, подлежащие нивелированию. Расстояние между поперечниками выбирают в зависимости от рельефа и масштаба плана от 10 до 50 метров. Магистральные нивелирные ходы должны быть привязаны к реперам.
